Illum il-ġurnata, apparat elettroniku bla għadd bħal smartphones, pilloli, moniters tal-glukożju fid-demm, eċċ għandhom rekwiżiti ta 'daqs aktar stretti u stretti, u l-intern qed isir aktar strett u aktar strett, għalhekk ma jkunx hemm ħafna spazju għall-konnetturi. Allura l-iżgħar isir il-konnettur, aktar isir importanti. Din it-tendenza tidher ukoll fl-oqsma tad-difiża u l-ajruspazju, bħal fis-satelliti, missili ggwidati, u sistemi avjoniċi, fejn ir-rekwiżiti ta 'kumpattezza jistgħu jintlaħqu biss minn konnetturi "minjatura". Hekk kif id-domanda għal konnetturi iżgħar qed tkompli tiżdied, l-inġiniera tad-disinn jiffaċċjaw sett ġdid ta 'sfidi. Ma jistgħux ipoġġu aktar id-disinn tal-konnettur fl-istadji finali tal-proġett. Konnetturi mikro jeħtieġu ħsieb minn qabel. Jeħtieġ li d-disinjaturi jantiċipaw varjetà ta 'fatturi bħall-imballaġġ, id-durabilità, il-kapaċità li jġorru l-kurrent, u s-sostituzzjoni.
Seba 'direzzjonijiet ta' disinn ta 'konnettur minjatura
1. Ikkunsidra l-konnetturi kmieni fid-disinn
"L-inġiniera għandhom it-tendenza li jkunu tant ffukati fuq id-disinn tas-sistema ġenerali li jpoġġu l-konnettur fl-aħħar nett tad-disinn," qal Mitch, id-direttur tagħna tal-inġinerija tal-iżvilupp tal-prodott. "Huma jaħsbu li l-konnettur huwa sempliċi, sabiex ikunu jistgħu jpoġġu l-Sa l-istadju finali. Imbagħad jeħlu bid-disinn tagħhom stess." Huwa ra wisq stejjer ta 'disinjaturi li jgħaġġlu biex jiddisinjaw konnetturi fl-aħħar stadji tad-disinn. Huwa qalilna li f’ħafna każijiet, id-disinjaturi jispiċċaw ikollhom jagħżlu konnetturi mhux standard biex ilestu d-disinn, li mhux biss iżid l-ispejjeż iżda jdewwem ukoll il-ħinijiet tal-kunsinna. Sabiex jiġu evitati problemi bħal dawn, esperti rilevanti jirrakkomandaw li għandek tikkunsidra l-konnetturi li se tuża kmieni fid-disinn, u mbagħad tirriżerva spazju tad-disinn għalihom u tiddisinja madwarhom. "M'hemm l-ebda raġuni għalik li tgħid" L-ewwel, iddeċiedi liema konnettur għandek bżonn, "qal Morley, l-inġinier tagħna għall-iżvilupp tal-prodott, "imma kieku għamlu, fil-fatt jiffrankawhom ħafna ħin u ħafna battikata."
2. Jifhmu l-limitazzjonijiet tal-ispazju
Għalkemm il-konnetturi minjatura board-to-board huma tipikament inqas minn 1 mm ħxuna, huma wkoll komunement użati f'applikazzjonijiet ippakkjati sewwa. Biex jindirizzaw kwistjonijiet potenzjali tal-ippakkjar, id-disinjaturi jeħtieġ li jikkunsidraw traċċi taċ-ċirkwit fuq il-PCB, kif ukoll wajers addizzjonali konnessi mal-konnetturi. "Minħabba ż-żift iżgħar, trid tagħmel it-traċċi u l-wajers idjaq," qal Mike Higashikawa, maniġer tal-prodott taż-żona Molex. Ukoll, iżomm f'moħħu li xi konnetturi (eż: konnetturi tal-kejbil flex) joffru l-għażla li taqleb 'il quddiem u lura. Għandek bżonn tikkunsidra dawn il-metodi ta 'flipping meta tfassal is-sistema tiegħek. Pereżempju, konnettur li jinqaleb lura jista 'jkun diffiċli biex jiġi aċċessat jekk ikun hemm komponent ieħor fuq quddiem u fuq wara. Fl-aħħarnett, id-disinjaturi jeħtieġ ukoll li jkunu konxji li l-apparati tal-immuntar tal-wiċċ kultant ma jistgħux jimmaniġġjaw komponenti iżgħar. F'xi każijiet, jeħtieġu żennuni tal-vakwu ġodda biex isolvu dawn il-problemi.
3. Sib il-kapaċità tat-tagħbija attwali
Hekk kif id-daqs tal-konnettur jonqos, hekk ukoll il-kapaċità tal-ġarr tal-kurrent tal-konnettur. Tipikament, il-konnetturi mikro jistgħu jimmaniġġjaw bejn 200mA u 500mA, li hija bejn wieħed u ieħor nofs il-klassifikazzjoni attwali ta 'konnetturi akbar minn bord għal bord. Biex tikkumpensa għall-kapaċità ta 'ġarr tal-kurrent aktar baxxa, id-disinjaturi jista' jkollhom bżonn iżidu n-numru ta 'terminals.
4. Ikkunsidra l-istabbiltà ta 'konnessjonijiet żgħar/mikro
"Għandi bżonn nagħti pariri dwar dan, mhux biss fl-istadju tad-disinn iżda wkoll matul il-proċess ta 'assemblaġġ biex iżommuhom sikuri mill-ħsara." Morley, espert fid-disinn tal-konnettur mikro f'applikazzjonijiet RF, ifakkar li fid-disinn tiegħu tal-militar, Fl-applikazzjonijiet spazjali, nofs il-konnetturi ġew meqruda matul il-fażi tal-ittestjar.
In-nuqqas li tieħu l-kwistjoni għall-qalb fl-ewwel lok tista 'tkabbar l-ispejjeż, huwa qal. Konnetturi bil-ħsara jeħtieġu konfigurazzjoni mill-ġdid, restawr u mmarkar. Jista 'jkun hemm ukoll ħtieġa għal konnetturi aktar għaljin, li jistgħu jinbidlu fuq il-post biex jissostitwixxu, u bidla bħal din tista' żżid ġimgħa jew tnejn oħra mal-ħin tad-disinn.
"Ta 'min jinnota li dejjem tagħti prijorità lill-konnetturi eżistenti, u jekk dawk il-konnetturi mhumiex kompatibbli mad-disinn tiegħek, ikkunsidra li tfassal tiegħek stess, li tista' tiffranka ħafna ħin," qal Morley.
5. Ikkunsidra sostituzzjoni faċli
Jekk in-naħa ta 'barra tal-prodott tkun magħluqa, allura għandek bżonn konnetturi li jistgħu jiġu sostitwiti minn barra. Inkella, ikollok bżonn tagħmel xi xogħol ta 'issaldjar.
"Iktar ma tagħmel dan, aktar tkun sengħa f'ħiliet bħall-iwweldjar, iżda iktar ikun għoli r-riskju ta 'ħsara lis-sistema kollha," qal Morley.
6. Jifhmu r-rekwiżiti funzjonali tal-konnettur
Il-fornituri jeħtieġu li l-klijenti jesprimu bis-sħiħ il-bżonnijiet tagħhom, inkella, jistgħu jifhmu ħażin il-ħtiġijiet tal-klijenti. Dan huwa speċjalment importanti meta konnetturi tad-dwana jeħtieġ li jiġu manifatturati.
"L-artikolazzjoni preċiża tar-rekwiżiti tal-konnettur hija kritika," tgħid Story. "Jekk ma jkunx ċar jew jitħalla barra, nirriskjaw li nitilfu r-rekwiżiti ewlenin għad-disinn."
7. Ikkunsidra stress mekkaniku
It-temperatura, ix-xokk u l-vibrazzjoni kollha joħolqu stress bejn l-interfaces u ċ-ċirkwiti. L-esperti jissuġġerixxu li għandek tagħżel konnetturi li jevitaw l-effetti ta 'dawn il-forzi.
"Rajt ġonot tal-istann li nkissru f'biċċiet fuq xi bordijiet tal-PCB," qal Morley. "Meta konnettur ikun imwaħħal sew mal-bord jew mal-istruttura ta 'barra, għandu jiflaħ il-forzi ta' xokk u vibrazzjoni, inkella se Jista 'jkun hemm xquq."
Morley jirrakkomanda li l-inġiniera jużaw sistema interkonnessa biex jimminimizzaw l-akkumulazzjoni ta 'stress bejn l-istruttura tal-immuntar u l-punti ta' konnessjoni. "Hemm numru ta 'fornituri li joffru tali sistemi," huwa qal. "Id-disinjaturi għandhom jagħtu attenzjoni kbira għal dan."
Forniment tal-manifatturi tal-konnettur pogopin - Shenzhen ZZT Precision Electronics Co., Ltd.

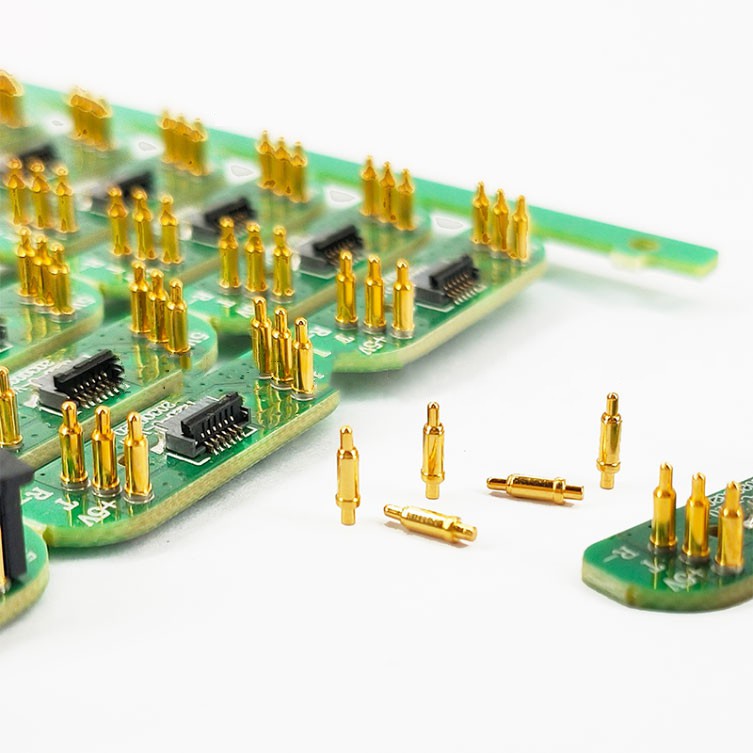

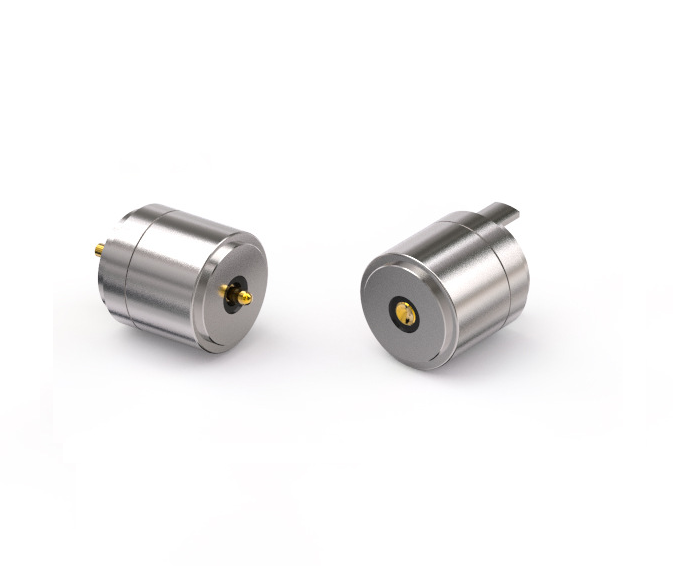

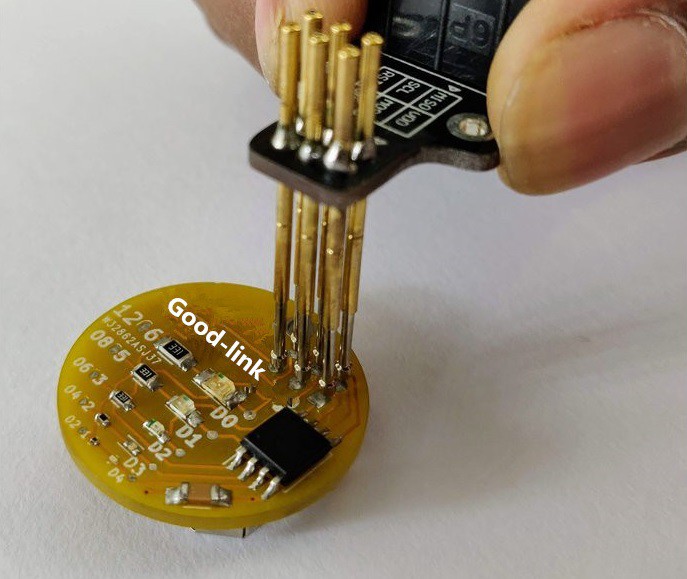

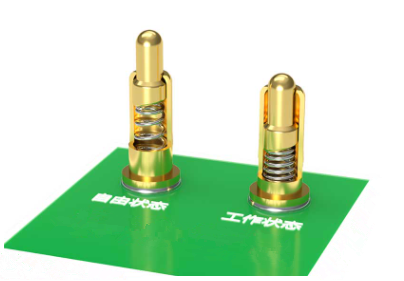

Imwaqqfa fl-2007, hija intrapriża ta 'teknoloġija għolja b'konnessjoni ta' preċiżjoni bħala l-fattur ewlieni u l-iżvilupp tat-teknoloġija bħala l-qalba, li tintegra R&D, produzzjoni u bejgħ. Il-prodotti ewlenin tagħna huma POGO PIN, konnettur POGO PIN, konnettur manjetiku, kejbil tad-data għall-iċċarġjar manjetiku, u konnettur ta 'adsorbiment. Il-prodotti tagħna jintużaw ħafna f'ilbies intelliġenti, komunikazzjonijiet mobbli, kameras diġitali, karozzi, tagħmir mediku, u oqsma oħra.
