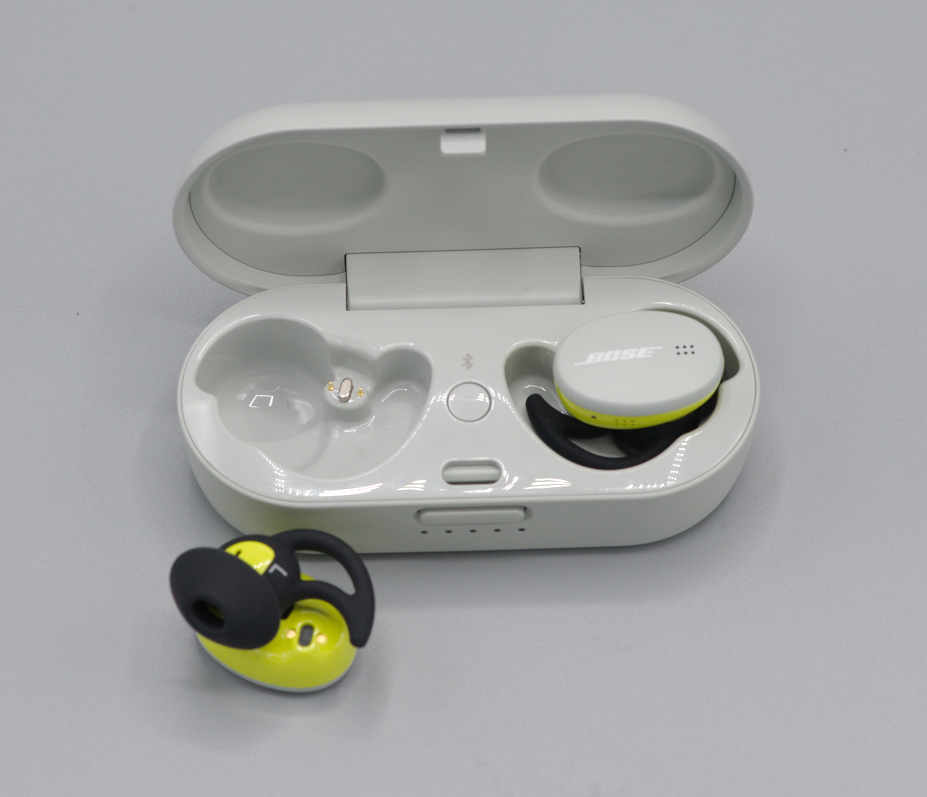

Introduzzjoni ta 'True Wireless (TWS) Bluetooth Headset Antenna
F'dawn l-aħħar snin, is-suq veru tal-headset Bluetooth mingħajr fili (TWS) kien estremament sħun, u diversi manifatturi tat-telefon ċellulari nedew il-prodotti tal-headset TWS tagħhom stess; huwa biżżejjed li turi l-importanza mogħtija lil dan is-suq. Fl-aħħar artiklu, introduċejna l-pin tal-iċċarġjar tal-kompartiment tal-iċċarġjar tal-widna vera mingħajr fili (TWS). Illum, se nintroduċu fil-qosor il-parti tal-antenna. Se niddiskutu l-importanza tal-antenna fil-headset TWS, l-introduzzjoni tal-antenna Bluetooth tal-headset TWS, u kif tagħżel tlieta meta tiddisinja l-headset TWS. F'aspett wieħed, aqsam ir-rwol, it-tipi u l-għażliet tad-disinn tal-antenna Bluetooth tal-headset TWS.
L-Importanza tal-antenni tal-headphone TWS
Minn radjijiet antikwati għal kelliema intelliġenti attwali, minn "big brothers" għal smartphones, minn kuffji tal-widna Bluetooth tradizzjonali għal kuffji tal-widna mingħajr fili vera TWS. Fl-iżvilupp tat-teknoloġija tal-elettronika tal-konsumatur, l-antenna hija firmware importanti. Bit-twelid tal-kunċett tal-Internet ta 'Kollox, ir-rwol tal-antenna huwa saħansitra aktar importanti għal djar intelliġenti, vetturi intelliġenti u apparati intelliġenti li jintlibsu biex ikunu konnessi u kkontrollati minn magna waħda.
Il-earphones TWS huma earphones True Wireless Stereo. Il-metodu ta 'użu ewlieni huwa li tikkonnettja ma' apparat mobbli bħal telefowns ċellulari u kompjuters permezz ta 'frekwenza tar-radju Bluetooth u mbagħad tittrasmetti informazzjoni awdjo lill-earphones, u mbagħad jiddekowdja u toħroġhom fuq it-tarf tal-earphone. F'dan il-proċess, l-antenna Bluetooth hija meħtieġa li taġixxi bħala "torri" biex tikkomunika bejn iż-żewġ partijiet u twettaq il-kompiti li tibgħat u tirċievi. Għalhekk, fil-headset TWS, iċ-ċippa tal-Bluetooth u l-antenna tal-Bluetooth jikkumplimentaw lil xulxin, biex tirrealizza daqq ta 'mużika trażmessa bla fili u tevita l-qtil tal-wajers.
TWS headset Bluetooth antenna introduzzjoni

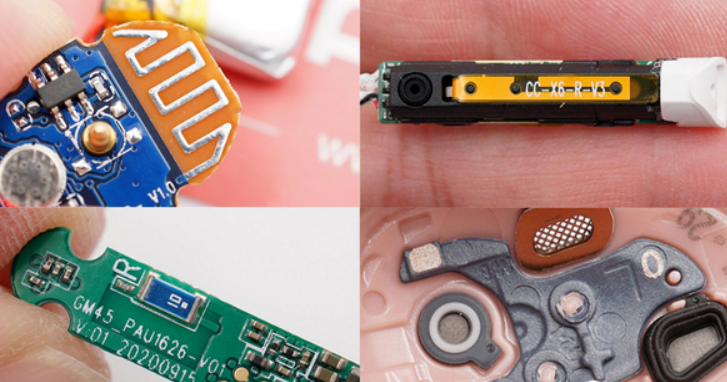

Bħala firmware importanti tal-headset TWS, l-iżvilupp attwali tal-antenna Bluetooth huwa relattivament matur. Hemm prinċipalment erba 'tipi ta' antenna abbord PCB, FPC, ċeramika, u LDS. Ikkunsidra d-dehra tal-prodott tal-earphone TWS, ir-rekwiżiti tal-medda tal-frekwenza, u l-ispiża biex tagħżel it-tip ta 'antenna l-aktar adattat.

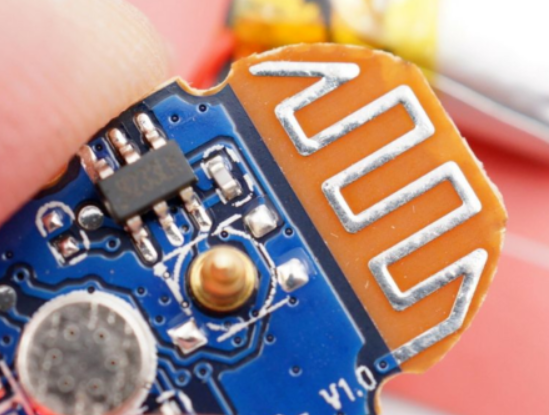

1. PCB abbord antenna
Kif jissuġġerixxi l-isem, l-antenna abbord tal-PCB hija tip ta 'antenna li tinġibed direttament fuq il-bord tal-PCB. Huwa użat ħafna f'bordijiet ta 'ċirkwiti ta' modulu ta 'frekwenza waħda bħal moduli Bluetooth, moduli WIFI, u moduli ZIGBEE. Fil-earphones TWS, minħabba l-limitazzjoni tal-volum, l-applikazzjoni tal-antenna Bluetooth abbord hija relattivament rari.
L-antenni abbord tal-PCB jistgħu jiġu ddisinjati u implimentati minn fornituri ta 'bordijiet tal-PCB, li huma ekwivalenti għall-parti taċ-ċirkwit tal-bord.
Vantaġġi: L-antenna abbord tal-PCB m'għandhiex bżonn debugging multiplu, u tista 'tinġibed direttament fuq il-PCB mingħajr spiża.
Żvantaġġi: Iż-żona meħtieġa hija kbira, id-direzzjonalità hija relattivament waħda, adattata biss għal faxxa ta 'frekwenza waħda, il-konsistenza ta' lottijiet differenti ta 'antenni hija relattivament fqira, u l-abbiltà kontra l-interferenza hija fqira.

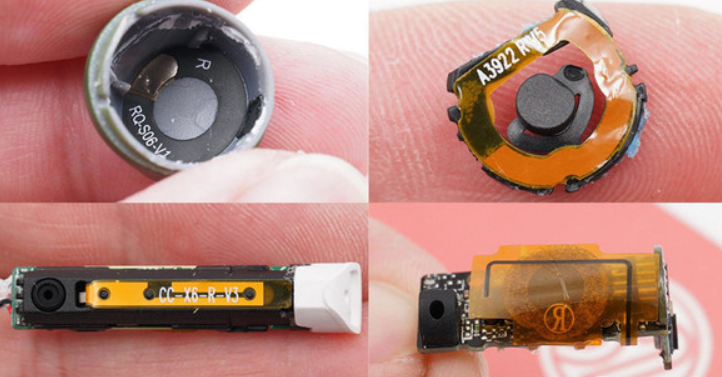

2. antenna FPC
L-antenna FPC evolviet mill-antenna abbord tal-PCB. Minħabba l-limitazzjoni tal-volum tal-headset TWS, l-ispazju fuq il-motherboard intern ma jistax jakkomoda l-antenna. L-antenna FPC hija ekwivalenti biex tieħu ċ-ċirkwit tal-antenna mill-PCB u tuża metalli esterni oħra biex tagħmel l-antenna komponent separat. Sabiex ikun jista 'jitqiegħed aħjar fl-ispazju intern tal-headset TWS.
L-antenna FPC tista 'tiġi realizzata minn fabbrika tal-bord tal-PCB tal-bord artab u materjal flessibbli.
Vantaġġi: Applikabbli għall-biċċa l-kbira tal-prodotti elettroniċi żgħar, il-meded ta 'frekwenza li jistgħu jsiru huma wkoll sinjuri, il-prestazzjoni hija aħjar, u l-ispiża hija aktar baxxa.
Żvantaġġi: Kull prodott jeħtieġ li jiġi debugged individwalment u patched manwalment.

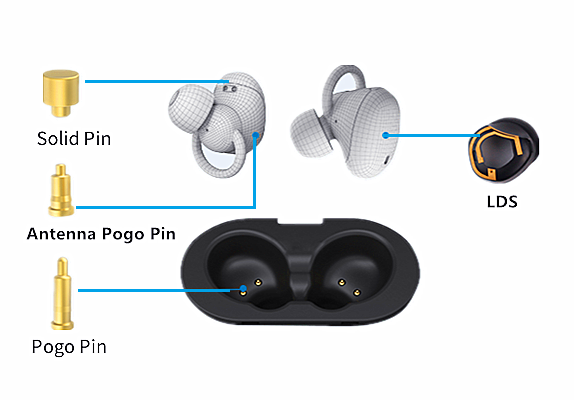

3. LDS antenna
L-antenna LDS hija titjib ulterjuri tal-antenna FPC. Għalkemm l-antenna FPC setgħet tuża l-ispazju intern tal-headset fil-biċċa l-kbira, xorta teħtieġ pjan ċatt biex twaħħalha.
L-antenna LDS tuża teknoloġija tal-iffurmar dirett tal-lejżer, li tuża t-teknoloġija tal-lejżer biex tifforma direttament mudelli ta 'antenna tal-metall fuq parentesi, pjanċi ta' kopertura, eċċ., Li jistgħu jiġu lasered fuq l-uċuħ irregolari ġewwa l-earphones, aktar jutilizzaw l-ispazju intern tal-earphones.
Il-manifatturi tal-antenna LDS għall-ipproċessar tal-lejżer, it-teknoloġija tal-lejżer u t-teknoloġija tal-electroplating jistgħu jappoġġjawha.
Vantaġġi: Id-direzzjonijiet kollha jistgħu jiġu appoġġjati u għandhom aċċettabilità qawwija.
Żvantaġġi: L-ispiża hija aktar għalja, u hemm rekwiżiti speċjali għall-materjal tal-wiċċ ta 'barra tal-prodott.

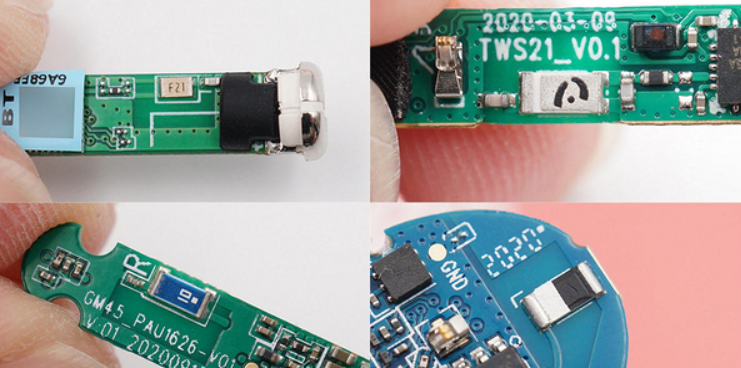

4. Antenna taċ-ċeramika
L-antenna taċ-ċeramika hija prodott ieħor ta 'l-antenna li jintuża ħafna f'apparati tal-modulu Bluetooth. Huwa msemmi wara l-użu ta 'qxur taċ-ċeramika. Huwa prinċipalment maqsum f'żewġ tipi: antenna taċ-ċeramika blokka u antenna taċ-ċeramika b'ħafna saffi.
L-antenna taċ-ċeramika tal-blokka hija li tipprintja l-parti tal-metall tal-antenna fuq il-wiċċ veloċi taċ-ċeramika, u l-antenna taċ-ċeramika b'ħafna saffi tista 'tiġi stampata fuq kull saff dielettriku taċ-ċeramika skont ir-rekwiżiti tad-disinn, u b'hekk tnaqqas id-daqs tal-antenna.
Vantaġġi: daqs żgħir, applikazzjoni faċli, spiża baxxa, prestazzjoni tajba, u tieħu spazju żgħir biss.
Żvantaġġi: Ir-rekwiżiti għaż-żona ta 'clearance huma relattivament għoljin, id-direzzjonalità hija relattivament waħda, u hemm rekwiżiti għall-pożizzjoni tat-tqegħid.
Tgħallimna miż-żarmar preċedenti tal-earphones TWS li minħabba limitazzjonijiet tal-volum, l-antenni abbord tal-PCB huma relattivament rari użati fil-earphones TWS. Agħżel skond il-bżonnijiet tal-prodotti tiegħek, m'hemm l-ebda tip ta 'użu fiss.
Kif tagħżel l-antenna t-tajba
Teoretikament, f'termini ta 'spejjeż, l-antenni tal-PCB u FPC jiswew inqas, l-antenni taċ-ċeramika huma moderati, u l-antenni LDS huma aktar għaljin; u f'termini ta 'utilizzazzjoni tal-ispazju, l-antenni LDS huma l-aktar flessibbli u jistgħu jagħmlu użu sħiħ mill-ispazju intern tal-headset.
F'termini ta 'prestazzjoni, il-kapaċitajiet li jibagħtu u jirċievu ta' antenni esterni huma ġeneralment aħjar minn dawk ta 'antenni mibnija. Il-kuffji tal-widna TWS huma ddisinjati b'antenni integrati minħabba restrizzjonijiet ta 'volum u rekwiżiti ta' portabbiltà. Il-prestazzjoni hija relattivament simili, u huwa meħtieġ li tikkunsidra b'mod komprensiv varjetà ta 'fatturi biex tagħżel antenna adattata.
Id-disinn tal-antenna Bluetooth tal-headset TWS jaffettwa l-kwalità tat-trażmissjoni tal-komunikazzjoni Bluetooth, li mbagħad taffettwa l-esperjenza attwali tal-utent. L-għażla tal-antenni Bluetooth hija affettwata minn ħafna fatturi bħall-prestazzjoni, il-medda tal-frekwenza, l-ispiża, u l-ispazju tal-użu. Il-prestazzjoni massima tal-prodott tista' tiġi eżerċitata biss billi jiġu kkunsidrati l-kundizzjonijiet speċifiċi tal-prodott u x-xenarji tal-użu, u billi tagħżel antenna adattata.
