Issa aktar u aktar nies xtraw karozzi għat-trasport, l-ivvjaġġar fuq distanzi twal, u l-kunsinna ta 'merkanzija, li jista' jingħad li huma parti mill-ħajja. In-nies iqattgħu aktar u aktar ħin fil-karozza u xi drabi jużaw il-mowbajls tagħhom biex jaraw vidjows jew jixegħlu l-kompjuter għal xogħol fl-uffiċċju fil-karozza. Hekk kif in-nies jibqgħu aktar fil-karozza, iċ-ċarġer tal-karozza jista 'jiċċarġja telefowns ċellulari, laptops, u tagħmir ieħor tal-uffiċċju fil-karozza. Naturalment, huwa importanti daqs teżor tal-iċċarġjar, u huwa aċċessorju indispensabbli u importanti għal kull sid ta 'karozza.
Il-ċarġer tal-karozza jiddaħħal fil-jack tal-lajter tas-sigaretti, imħaddem mill-batterija tal-karozza, il-karozza toħroġ 12V, it-trakk joħroġ 24V, u l-ċarġer tal-karozza jikkonverti l-vultaġġ 5V/9V/10V/12V aċċettabbli għat-telefon ċellulari, eċċ. chargers tal-karozzi ta 'qawwa għolja jistgħu wkoll jitħaddmu bil-buck-boost integrat isaħħaħ il-vultaġġ għal 15V u 20V biex jiċċarġja telefowns ċellulari u laptops. Ċarġers tal-karozzi b'enerġija baxxa normalment jużaw arkitettura step-down, li tista 'tilħaq iċċarġjar ġenerali tat-telefon ċellulari. Pereżempju, dawn li ġejjin huma żewġ tipi ta 'ċarġers tal-karozzi ta' qawwa għolja msaħħa.

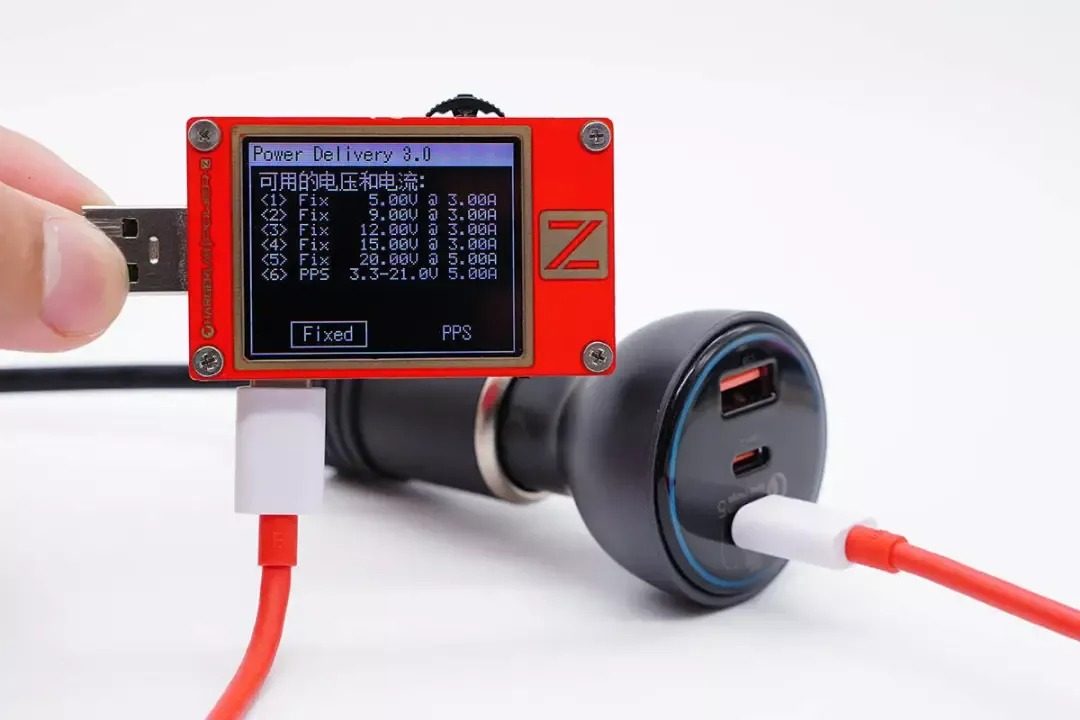

Biż-żieda sostanzjali fil-qawwa tal-iċċarġjar tal-mowbajls, permezz taċ-ċirkwit sinkroniku buck-boost integrat ta 'effiċjenza għolja u ta' qawwa għolja, il-qawwa tal-ħruġ tal-ċarġer tal-karozza segwa wkoll il-passi tal-ċarġer. Il-qawwa tal-ħruġ laħqet 100W, il-limitu ta 'fuq ta' USB PD3. użu normali tal-kompjuter.

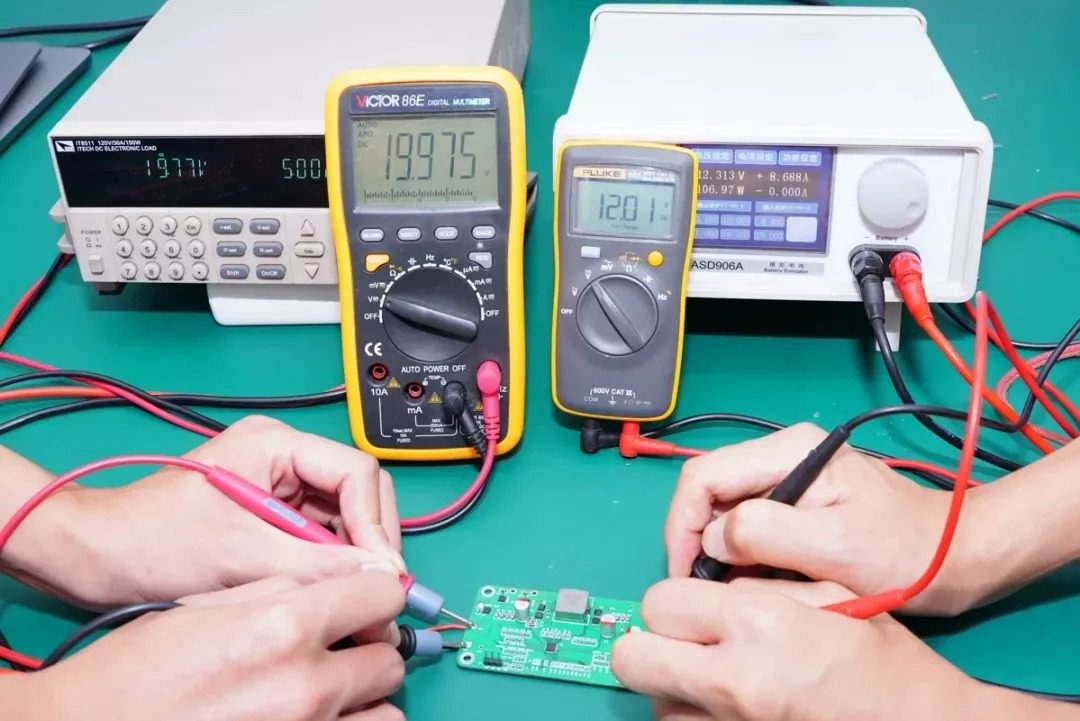

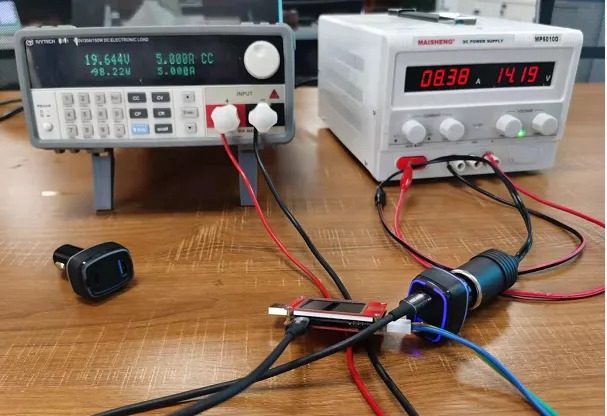

In-netwerk tar-ras tal-iċċarġjar ttestja l-kontrollur sinkroniku bidirezzjonali ta 'buck-boost ġdid SW7203 imniedi minn Zhirong. It-test jadotta input ta '12V, u l-output ta' spinta huwa 20V5A biex jissimula x-xena ta 'ċċarġjar ta' 100W ta 'notebook. Il-kurrent tad-dħul tal-pannell tal-wiri tal-batterija Analog laħaq 8.7A, li jfisser li meta nużaw ċarġer tal-karozzi b'qawwa għolja biex niċċarġjaw notebooks u telefowns ċellulari fil-karozza, il-kurrent massimu jista 'jkun qrib il-limitu ta' fuq tal-kurrent tal-ħruġ tal-lajter tas-sigaretti ta '10A. Dan li ġej huwa test ta '100W għall-oġġett tal-mili tal-karozzi b'qawwa għolja tat-tagħbija.
Bil-popolarità tal-USB PD, ħafna marki nedew chargers tal-karozzi li jappoġġjaw produzzjoni ta '100W. Permezz taż-żarmar ta 'ċarġers tal-karozzi varji permezz tan-netwerk tar-ras tal-iċċarġjar, dawn iċ-ċarġers tal-karozzi kollha jużaw thimbles ta' kurrent għoli minflok dawk tradizzjonali mingħajr eċċezzjoni. Rebbiegħa pożittiva.
Allura x'inhuma l-benefiċċji tal-użu ta 'thimble ta' kurrent għoli minflok rebbiegħa? Jista 'jagħmel ħafna manifatturi jabbandunaw l-użu ta' arbli pożittivi għar-rebbiegħa. Il-thimble ta 'kurrent għoli għandu jkollu ħafna vantaġġi sabiex il-manifatturi jużawh b'mod unanimu. Dawn li ġejjin huma l-użu attwali ta 'thimbles b'żewġ strutturi differenti.
Il-ċarġer tal-karozza ta '160W għandu ċirkwit ta' output buck-boost integrat ta '100W u żewġ ċirkwiti step-down indipendenti, total ta' tliet outputs indipendenti, li jipprovdu qawwa ta 'ħruġ ta' 100W flimkien ma '30W flimkien ma' 30W. Jista 'jidher miż-żarmar li l-ċarġer tal-karozza juża taħlita ta' bordijiet ta 'ċirkwiti multipli biex iwweldja, u ż-żewġ bordijiet ta' ċirkwiti akbar huma konnessi permezz tal-pjanċa żgħira tat-thimble pożittiv.
Minħabba li l-ċarġer tal-karozza ta 'qawwa għolja għandu ċirkwit buck-boost mibni, hemm ħafna komponenti u d-disinn huwa aktar ikkumplikat. Normalment, PCBs multipli huma kkombinati u wweldjati ġewwa. L-issaldjar tal-thimble b'bord żgħir jista ', minn naħa waħda, jiffissa u jappoġġja l-istruttura tal-bord taċ-ċirkwit intern. Min-naħa l-oħra, is-sħana ġġenerata mill-thimble pożittiv meta flussi ta 'kurrent kbir tista' wkoll tinħela permezz tal-PCB biex tevita temperaturi għoljin milli jaffettwaw il-prestazzjoni tar-rebbiegħa ta 'ġewwa tal-POGO PIN.

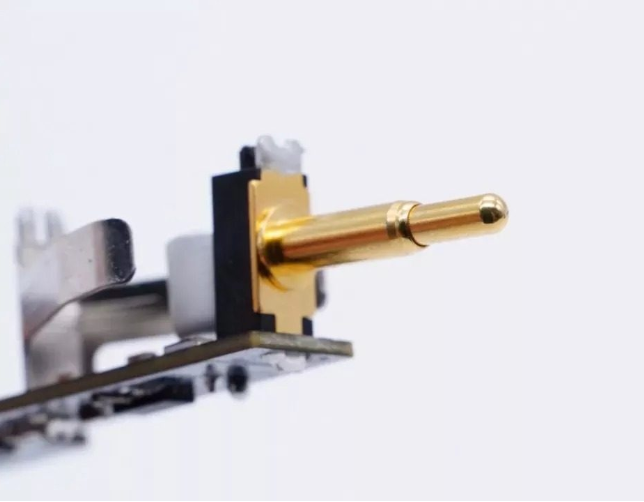

Il-thimble ta 'kurrent għoli użat għall-arblu pożittiv tal-ċarġer tal-karozza jikkonsisti fi tliet partijiet, li huma maqsuma f'xaft solidu tal-labra, li jipprovdi rebbiegħa elastika, u tubu tal-labra tal-qoxra. Poġġi r-rebbiegħa u x-xaft tal-labra fit-tubu tal-labra, u mbagħad irbattu l-parti ta 'fuq tat-tubu tal-labra biex tiffissa x-xaft tal-labra biex tipproduċi thmble. Fost dawn, ir-ras tat-thimble hija solida, u l-qoxra hija b'ħitan ħoxnin, b'saħħa mekkanika għolja u kapaċità ta 'fluss. Il-kurrent jiċċirkola direttament mix-xaft tal-labra u t-tubu tal-labra matul il-proċess kollu, u l-kuntatt dirett ma jgħaddix mir-rebbiegħa, li jevita l-problema tat-tisħin u t-tixjiħ tar-rebbiegħa.
U l-PINs ta 'kurrent għoli huma kollha miksija b'ħafna deheb, b'kuntatt tajjeb u reżistenza għall-ilbies, ħitan ħoxnin u deheb oħxon miksijin, u reżistenza baxxa. Barra minn hekk, is-saff miksi bid-deheb mhux se jossidizza taħt kundizzjonijiet ta 'temperatura għolja u għandu ħajja twila ta' servizz. Huwa l-metodu preferut ta 'konnessjoni pożittiva għal chargers tal-karozzi high-end ta' qawwa għolja.
