Konnettur tal-Pin Pogo tat-Tip-C
Il-konnettur tat-tip C huwa soluzzjoni ta 'konnettur wieħed għal applikazzjonijiet ta' data, enerġija u A/V, il-profil irqiq tiegħu huwa adattat għal apparat mobbli, u huwa durabbli biżżejjed għal applikazzjonijiet industrijali. -C interface, minħabba x-xenarji ta 'applikazzjoni dejjem jiżdiedu tal-konnetturi tat-Tip-C, ir-rekwiżiti tal-prestazzjoni se jkunu imposti fuq fatturi bħal sinjali ta' frekwenza għolja, karatteristiċi mekkaniċi, prestazzjoni elettrika u bidliet ambjentali. Għalhekk, il-manifatturi jeħtieġu sett komplut ta 'testijiet meta jipproduċu prodotti relatati. Il-pjan ta 'ċertifikazzjoni u l-assistenza u l-konsultazzjoni ta' laboratorji professjonali (informazzjoni ta 'l-industrija丨GRL tespandi l-laboratorju ta' Dongguan u żżid kapaċitajiet ta 'ttestjar ġodda) jistgħu jiżguraw li l-prodotti jissodisfaw il-kundizzjonijiet ta' kwalità u juru perfettament ir-rekwiżiti funzjonali; laboratorji professjonali u korpi ta 'ċertifikazzjoni se wkoll Ittestjar (Test Elettriku), Test mekkaniku (Test mekkaniku), u Test Ambjentali (Test Ambjentali) kontenut tat-test meħtieġ biex jagħmlu l-verifika tat-test rilevanti biex jiżguraw li l-prodotti tal-manifattur jistgħu jilħqu l-istandards tal-assoċjazzjoni, il-manifattur fiċ-ċentru ta 'ċertifikazzjoni u ttestjar assoċjat ivverifikat Fil-proċess, il-parametri tal-produzzjoni se jinġabru wkoll biex jiffaċilitaw il-produzzjoni sussegwenti; biex niżguraw l-affidabbiltà u l-kontinwità tal-prodott, illum se nifhmu fil-qosor il-proċess tal-produzzjoni ta 'din l-interface
Deskrizzjoni qasira tal-proċess tal-manifattura tal-konnetturi tat-Tip-Ċ, il-proċess jista 'jinqasam f'erba' passi ewlenin tal-manifattura: ittimbrar, electroplating (PlaTIng), iffurmar tal-injezzjoni (Moulding), u assemblaġġ (Assembly).
Ittimbrar
Il-proċess tal-manifattura għall-konnetturi tat-Tip-Ċ normalment jibda bi plagg ittimbrat. L-ittimbrar huwa bbażat fuq magni tal-ittimbrar ta 'veloċità għolja kbar u ta' daqs medju, u l-konnetturi tat-Tip Ċ (plugs) huma ttimbrati minn strixxi rqaq tal-metall. Tarf wieħed tal-kolja kbira tal-istrixxa tal-metall jintbagħat fit-tarf ta 'quddiem tal-magna tal-ippanċjar, u t-tarf l-ieħor huwa mgeżwer madwar ir-rota eċċentrika madwar il-mejda operattiva tal-istampa idrawlika tal-magna tal-ippanċjar.

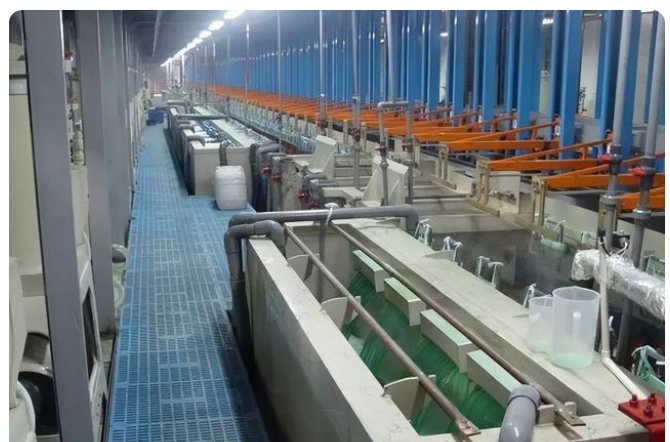

Proċess tal-electroplating (PlaTing)
Wara li jitlesta l-ittimbrar tal-pin tal-konnettur, il-proċess li jmiss huwa l-proċess tal-electroplating (PlaTIng); f'dan l-istadju, il-wiċċ ta 'kuntatt elettroniku tal-konnettur se jkun miksi b'diversi kisjiet ta' materjal tal-metall, electroplating tan-nikil, electroplating tal-landa, u kisi semi-deheb, Evita l-ossidazzjoni tal-arja u ttejjeb il-konduttività. Problema simili għall-istadju tal-ittimbrar, bħal brim tal-brilli, tkissir jew deformazzjoni, isseħħ ukoll meta labar stampati jiġu mitmugħa f'tagħmir tal-electroplating. Il-labar se jkunu wkoll distorti, maqsuma, jew deformati matul il-proċess kollu tat-tmigħ tal-brilli ttimbrati fit-tagħmir tal-electroplating. U n-nuqqasijiet ta 'din il-kwalità huma faċli ħafna biex jinstabu bbażati fuq it-teknoloġija ta' hawn fuq. Madankollu, għall-biċċa l-kbira tal-fornituri tas-sistema tal-viżjoni bil-magni, ħafna difetti ta 'kwalità fil-proċess tal-electroplating jibqgħu "żona ta' projbizzjoni" għal sistemi ta 'spezzjoni. Il-manifatturi tal-konnettur tat-Tip-Ċ iridu sistemi ta 'spezzjoni li jistgħu jiskopru varjetà ta' difetti inkonsistenti, bħal grif u pinholes żgħar, fuq l-uċuħ miksija tal-pinnijiet tal-konnettur. Filwaqt li dawn id-difetti huma identifikati faċilment fuq prodotti oħra (bħal qigħan tal-bottijiet tal-aluminju jew uċuħ oħra relattivament ċatti); minħabba d-disinn tal-wiċċ irregolari u angolat tal-biċċa l-kbira tal-konnetturi tat-Tip-Ċ, huwa diffiċli għas-sistemi ta 'spezzjoni viżwali biex jidentifikaw dawn id-difetti sottili meħtieġa Image.
Moulding bl-injezzjoni (Moulding)
L-iffurmar ta 'l-injezzjoni (Moulding) jirreferi għas-sedil tal-kaxxa tal-plastik tal-konnettur USB elettroniku ffurmat bl-introduzzjoni ta' plastik imdewweb fil-film tat-tajer tal-materjal tal-metall, u mbagħad refriġerazzjoni u tifforma malajr. Meta l-plastik imdewweb jonqos milli jimla l-membrana, isseħħ l-hekk imsejħa "tnixxija"; dan huwa difett tipiku li jeħtieġ li jiġi skopert fl-istadju tal-iffurmar tal-injezzjoni. Difetti oħra jinkludu l-mili jew it-twaħħil parzjali tas-sokits (dawn għandhom jinżammu nodfa u bla xkiel għal konnessjoni xierqa mal-brilli wara l-assemblaġġ). Is-sistemi ta 'viżjoni bil-magni għall-ispezzjoni tal-kwalità ta' wara l-injezzjoni huma relattivament sempliċi biex jiġu implimentati, peress li t-tnixxijiet fil-kontenituri tal-iskartoċċ u l-ġakkijiet pplaggjati jistgħu jiġu identifikati faċilment bl-użu ta 'backlight. Huwa difett tipiku li għandu jiġi ċċekkjat fil-proċess tal-iffurmar tal-injezzjoni. Żvantaġġi oħra jinkludu imblukkar sħiħ jew parzjali tas-sokits (li għandhom jinżammu nodfa u mingħajr xkiel għal tgħammir xieraq mal-brilli fl-assemblaġġ finali).
Assemblea
Il-proċess finali tal-manifattura tal-konnettur tat-Tip-Ċ huwa l-assemblaġġ tal-prodott lest (Assemblea). Hemm żewġ modi biex tgħaqqad u tgħaqqad il-brilli bil-proċess ta 'electroplating u s-sedil tal-kaxxa ffurmat bl-injezzjoni: plugs individwali jew plugs magħquda. Pin wieħed huwa konness kull darba; il-plagg tal-kombinazzjoni huwa ffurmat f'par ta 'plaggs biex jifforma par ta' plagg, li jfisser li diversi labar huma konnessi mas-sokit tal-kaxxa kull darba. Ma jimpurtax liema metodu ta 'konnessjoni jintuża biex jinġabar, il-manifattur jeħtieġ li jiskopri jekk il-plakek kollha għandhomx tnixxija u pożizzjonament korrett matul l-istadju tal-assemblaġġ, biex jiżgura li l-brilli kollha ma jistgħux ikollhom l-iżbalji u t-tnixxijiet kollha u l-pożizzjonament preċiż għandu jkun xieraq.
Proċess ta 'verifika tat-test tal-konnettur tat-Tip-C
Forza ta 'inserzjoni

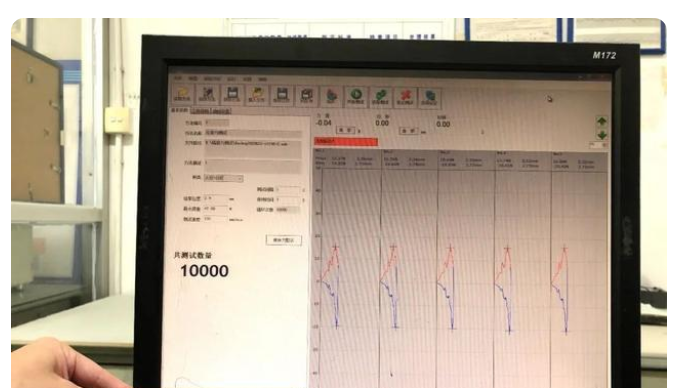

It-test tal-forza tal-inserzjoni tal-konnettur jirreferi għall-forza meħtieġa biex tiddaħħal u iġbed il-konnetturi elettroniċi fiż-żewġt itruf tat-truf maskili u femminili tat-tgħammir. It-testijiet li ġejjin japplikaw għall-forza ta 'inserzjoni, forza ta' estrazzjoni, forza ta 'żamma tal-plastik, u użu Il-forza tal-plug-in hija proprjetà mekkanika importanti u parametru tal-konnettur, u d-daqs tiegħu jaffettwa s-sensazzjoni tal-konnettur u l-istruttura tad-disinn intern tiegħu. Fil-preżent, il-forza tal-plug-in tal-konnettur board-to-board, li huwa t-telefon ċellulari l-aktar użat, Il-modulu microneedle shrapnel li jista 'jittrasmetti sinjal kurrenti u konduzzjoni jista' jintuża fit-test, li huwa ta 'benefiċċju għall-istabbiltà tat-test. Jista 'jittrasmetti kurrent kbir fil-medda ta' 1-50A, il-kurrent żejjed huwa stabbli u bla xkiel, u għandu funzjoni ta 'konnessjoni tajba. Issa rridu Għat-test tal-forza tal-inserzjoni, l-ewwel nittestjaw id-durabilità 10,000 darbiet, u l-kundizzjonijiet huma 200 darba għal siegħa u ħamsin siegħa.
Il-ħin tat-test huwa ta '50 siegħa, b'medja ta' 200 darba fis-siegħa

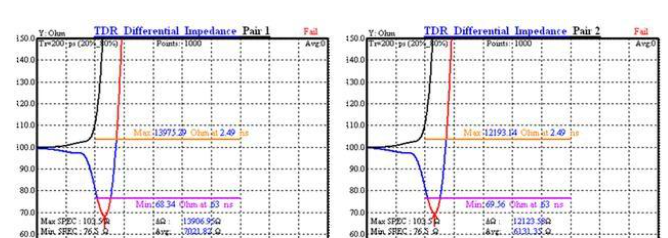

test ta 'frekwenza għolja
F'termini ta 'funzjoni, il-USB kien biss kejbil, iżda bl-intervent taċ-ċippa Emark ta' USB3.1, il-kejbil illum għandu jingħad li huwa mezz ta 'rabta, għalhekk il-kumplessità hija kompletament differenti. Il-funzjonijiet fuq iċ-ċippa għandhom ikunu aktar qawwija (kodifikazzjoni, kompressjoni, eċċ.), Iżda fil-fatt, ħafna mill-kejbils USB attwali huma dejjem onlajn, u l-funzjoni hija li tittrasmetti d-data (ir-rekwiżiti attwali ta 'frekwenza għolja tal-plagg għandhom impatt żgħir fuq it-trażmissjoni tad-dejta Għalhekk, ħlief għall-parti mibgħuta lill-assoċjazzjoni għall-ittestjar, il-konnetturi normali prodotti bil-massa ma jittestjawx il-prestazzjoni tal-impedenza ta 'frekwenza għolja), iċċarġjaw l-apparat (bħalissa l-akbar funzjoni tal-applikazzjoni tagħna hija biex tiċċarġja l-apparat, għalkemm hemm funzjoni tad-dejta, ix-xenarju attwali tal-applikazzjoni huwa ħafna Jekk trid tipproteġi dawn il-funzjonijiet, trid tibda mill-applikazzjoni tad-disinn u l-produzzjoni tal-konnettur, għalhekk hemm ħafna applikazzjonijiet tad-disinn fil-konnettur. Materjali, insulazzjoni, prevenzjoni ta 'ċirkwiti qosra bejn terminali u qxur, u xi konnetturi bi prezz baxx x'aktarx li jitħallew barra direttament. Huma msejħa konnetturi tal-verżjoni tal-ġlieda kontra. Manifatturi bi kwalità rekwiżiti mhumiex rakkomandati li tużahom, u se jkun hemm problemi bla tmiem.
