Sa minn 2014-2016, xi kumpaniji tal-awdjo nedew l-ewwel ġenerazzjoni ta 'earphones verament bla fili fis-suq, iżda kellhom xi problemi bil-konnessjoni Bluetooth, mikrofonu, batterija, eċċ. Fl-2016, Apple ikkanċellat uffiċjalment il-jack tal-awdjo 3.5mm fuq is-serje iPhone 7 u nediet prodott ġdid, Apple AirPods, li jistgħu jiġu mqabbda bla xkiel ma 'iPhone, iPad, u MacBooks f'sekondi, u l-konnessjoni bla xkiel tal-Bluetooth hija aqwa. Grad inkredibbli.

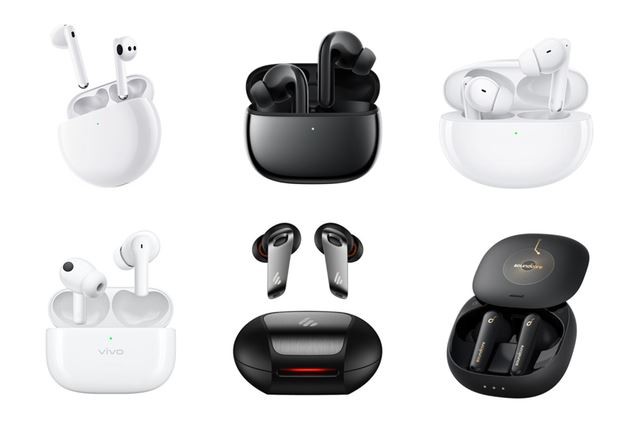

Hekk kif tnediet l-Airpods, din is-soluzzjoni b'teknoloġija ta 'trasferiment b'żewġ kanali u każ ta' ċċarġjar malajr wasslet is-suq. Għal xi żmien, True Wireless Stereo Headphones (TWS) saru l-aktar tip ta 'headphones popolari fis-suq. Il-manifatturi ta 'Android u awdjo segwew l-istess, bħal Sony, Beats, Bose, Jabra, Sennheiser, eċċ kollha nedew il-prodotti tagħhom, u l-marki TWS fis-suq qed jinbidlu ma' kull jum li jgħaddi. Wara aktar minn ħames snin ta 'żvilupp, il-earphones mingħajr fili TWS saru l-prodott elettroniku tal-konsumatur li qed jikber b'rata mgħaġġla.
Kif huwa TWS plus relatat mat-TWS?
Meta nitkellmu dwar TWS, ħafna drabi nisimgħu t-terminu TWS plus , allura x'inhuma l-korrelazzjonijiet u d-differenzi bejn it-tnejn?
TWS juża t-teknoloġija tat-trasmissjoni tal-widna prinċipali u awżiljarja tal-Bluetooth 5.0. Meta tikkonnettja, il-headset jeħtieġ li jkun imqabbad mal-widna prinċipali (ġeneralment il-widna tal-lemin) l-ewwel, u mbagħad it-tagħmir prinċipali u l-widna awżiljarja huma konnessi, għalhekk il-ħin meħtieġ għall-konnessjoni jitqabbel. twil. Għalhekk, TWS huwa aktar suxxettibbli għal interferenza esterna, u l-konsum tal-enerġija tiegħu huwa għoli.
TWS plus
TWS plus (True Wireless Stereo Plus) hija teknoloġija proprjetarja ta 'Qualcomm, li ġiet introdotta fil-proċessur Snapdragon 845 introdott minn Qualcomm fl-2017 fuq telefowns Android. TWS plus hija evoluzzjoni ta 'TWS. Iż-żewġ earphones tagħha jistgħu jiġu konnessi direttament mas-sors tal-awdjo. Kif jissuġġerixxi l-isem, il-widnejn tax-xellug u tal-lemin jistgħu jaħdmu b'mod indipendenti. Dan jippermetti li kull earphone jirċievi s-sinjal awdjo korrispondenti b'telf minimu, jgħaqqad malajr u jiffranka l-enerġija. Filwaqt li l-headphones kompatibbli TWS plus joffru kwalità tal-ħoss ogħla, il-karatteristika tiddependi wkoll fuq is-sors tal-awdjo li jkun kompatibbli.
Fi Frar 2018, Qualcomm nediet it-teknoloġija TWS plus biex tikseb xogħol normali bejn kuffji tal-widna TWS bl-użu taċ-ċipep Bluetooth Qualcomm QCC5100/QCC30XX u telefowns ċellulari bbażati fuq pjattaformi mobbli bħal Snapdragon 845/7XX/855/865. Bl-użu ta 'din is-soluzzjoni, se jkun hemm żewġ links ta' komunikazzjoni indipendenti li jiġu trasmessi direttament lill-kanali tax-xellug u tal-lemin biex jinkisbu konnessjonijiet indipendenti. Meta tindaqq il-mużika, anki jekk titneħħa earphone wieħed, il-mużika ma tiġix interrotta.
L-istatus quo attwali huwa li l-earphones bla fili veri kollha huma kompatibbli ma 'TWS, iżda mhux kollha jappoġġjaw TWS plus.
Is-suq tat-TWS li qed jisplodu
Għalkemm it-teknoloġija TWS qed tintuża dejjem aktar f'laptops, tablets, u televiżjonijiet, l-ismartphones għadhom l-aktar apparat ta 'tqabbil popolari għal TWS, u dawk li jfasslu l-smartphones ewlenin inklużi Apple u Samsung ġibdu l-plagg mill-aħħar ħarġiet tagħhom. Neħħi l-jack awdjo 3.5mm.
Fil-preżent, is-suq tal-earphones TWS żviluppa minn żiemel skur għal żiemel tad-deheb, u s-suq u l-volum tal-bejgħ kibru b'mod stabbli sena b'sena. Fl-Istħarriġ Globali tal-Awdjo tal-Konsumatur tal-2020 tiegħu, Qualcomm semma li l-adozzjoni globali tal-kuffji tal-widna TWS kważi rdoppjat mill-2019, minn 23 fil-mija għal 42 fil-mija. Cela dit, madwar 42 fil-mija tal-konsumaturi jużaw headphones bla fili biex jaraw it-TV, films, u kontenut ieħor tal-vidjo. Dak in-numru mistenni jkompli jiżdied hekk kif il-ħajja tal-batterija titjieb aktar.
Skont it-tbassir tar-riċerka grand view, id-daqs globali tas-suq tal-headset TWS se jkun madwar USD 25.32 biljun fl-2020 u huwa mistenni li jikber b'CAGR ta '36.1 fil-mija mill-2021 sal-2028. Bid-domanda dejjem tespandi għal kontenut streaming flimkien ma' l-adozzjoni rapida tal-midja soċjali u l-applikazzjonijiet tal-vidjo qosra, it-tkabbir tas-suq tal-headset TWS huwa mistenni li jkompli jaċċellera fil-ftit snin li ġejjin.
Skont Strategy Analytics, fl-2020, il-bejgħ globali totali ta 'headsets Bluetooth qabeż it-300 miljun, u l-bejgħ ta' headsets TWS qabeż nofs din iċ-ċifra għal 170 miljun. Speċifikament, ix-xejra tal-iżvilupp tas-suq globali tal-headset TWS hija simili għal dik tas-suq tal-ismartphone 10 snin ilu. Apple tmexxi l-industrija u prinċipalment tokkupa s-suq high-end, filwaqt li Android jippenetra gradwalment is-suq low-end permezz ta 'strateġija ta' prezz baxx, u t-tendenza tar-rata ta 'penetrazzjoni tagħha Hemm ukoll xebh ma' smartphones preċedenti. Id-dejta tar-riċerka minn Strategy Analytics turi li bit-tnedija tal-AirPods Pro, il-bejgħ tal-Apple AirPods kiber malajr minn miljun fl-2016 għal 15-il miljun fl-2018, u 60 miljun xokkanti fl-2019.
Analisti f'Juniper Research jistmaw li Apple biegħet kważi 85 miljun AirPods fl-2020, li jammontaw għal madwar 70 fil-mija tad-dħul totali tal-kategorija TWS u sehem tas-suq ta '55 fil-mija tal-prodotti mibjugħa.

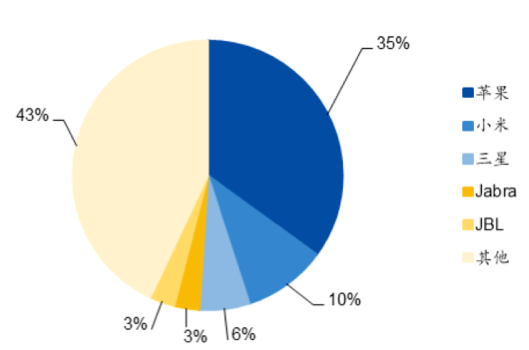

Mill-perspettiva tad-distribuzzjoni tad-ditta, is-suq tal-headset TWS kien l-ewwel detonat minn Apple. Wara bosta snin ta 'żvilupp, il-prodott tiegħu AirPods għandu sehem tas-suq għoli ħafna fis-suq ta' livell medju sa għoli. Skont id-dejta tal-analiżi minn Counterpoint, mit-tieni kwart tal-2020, l-aqwa tliet kumpaniji fis-suq tat-TWS huma Apple (35 fil-mija), Xiaomi (10 fil-mija) u Samsung (6 fil-mija). suq.
01
Waħda mit-teknoloġiji ewlenin tat-TWS: Bluetooth 5.0
Il-Bluetooth hija teknoloġija ta' trażmissjoni bla fili li teoretikament tippermetti konnessjonijiet fuq medda qasira bejn apparati f'100 metru. Fil-prattika, meta nużaw apparati żgħar, normalment nużaw distanza effettiva ta 'madwar 10 metri. L-akbar karatteristika tal-Bluetooth hija li tippermetti li l-apparati tal-komunikazzjoni mobbli u l-kompjuters jagħmlu netwerk u jittrasmettu data u messaġġi mingħajr l-użu ta 'kejbils. Jista 'jingħad li t-teknoloġija Bluetooth hija bidla ewlenija fl-iżvilupp tal-headphones, u hija waħda mit-teknoloġiji l-aktar importanti fit-TWS.
Meta mqabbel mal-ġenerazzjoni preċedenti ta 'Bluetooth 4.2, Bluetooth 5.0, li ħareġ fit-2 ta' Ġunju{{10}}16, għandu distanza ta 'trażmissjoni itwal u rata ta' trażmissjoni aktar mgħaġġla. Id-distanza ta 'trażmissjoni effettiva hija 4 darbiet dik tal-verżjoni BLE 4.2, u r-rata ta' trasmissjoni hija 2 darbiet ogħla. L-ottimizzazzjonijiet sinifikanti tal-Bluetooth 5.0 fir-rata ta 'trasferiment u l-latenza jippermettu ħafna applikazzjonijiet għal apparati mingħajr fili li jeħtieġu aktar informazzjoni u rispons aktar mgħaġġel. F'termini ta 'użu prattiku, il-bandwidth ta' trażmissjoni għolja ta 'Bluetooth 5.0 jagħmel possibbli wkoll it-taħdita f'żewġ direzzjonijiet tat-TWS, u r-rata tal-bits ogħla tagħmel daqq tal-awdjo aktar naturali.
Bluetooth 5.2 jirrappreżenta l-aħħar żvilupp fit-teknoloġija Bluetooth. Fl-2020, il-Bluetooth SIG nieda LE awdjo, ġenerazzjoni ġdida ta 'standards tat-teknoloġija tal-awdjo Bluetooth. Huwa bbażat fuq l-istandard Bluetooth 5.2 u jadotta d-decoder tal-awdjo "LC3" il-ġdid b'kwalità tajba tal-ħoss u konsum baxx ta 'enerġija, li jista' jikkompressa data awdjo b'mod aktar effiċjenti u jittrasmetti aktar data fuq bandwidth aktar baxx mingħajr ma tiġi sagrifikata l-kwalità tal-awdjo, li hija tajba għat-tnejn. kwalità tal-awdjo u effiċjenza tal-enerġija. L-aktar avvanz antiċipat fil-Bluetooth 5.2 huwa l-introduzzjoni ta 'Sync Channel, teknoloġija li tippermettilna nikkonnettjaw apparati Bluetooth multipli ma' sors wieħed. Immaġina kemm ikun komdu kieku nistgħu nikkonnettjaw mal-apparati kollha f'daqqa u awtomatikament naqilbu bejniethom mingħajr ma jkollna nbiddlu manwalment il-konnessjoni bejnha u t-telefon, il-PC, jew it-TV meta nużaw it-TWS fid-dar.
L-iżvilupp mgħaġġel tat-TWS mexxa l-aġġornament industrijali tal-manifatturi rilevanti tal-katina tal-provvista. Avvanzi teknoloġiċi fiċ-ċippa tal-kontroll prinċipali, ċippa tal-ġestjoni tal-enerġija, ċippa tar-riċevitur tal-iċċarġjar bla fili, batterija tal-kaxxa tal-iċċarġjar, batterija tal-earbud, kontroll tal-mess, u teknoloġiji oħra tejbu l-prestazzjoni u l-funzjonijiet tal-headphones TWS u ġabu esperjenza aħjar tal-utent.
02
It-tieni teknoloġija ewlenija ta 'TWS: ċippa ta' kontroll prinċipali Bluetooth
F'TWS, l-importanza taċ-ċippa master Bluetooth hija evidenti minnha nfisha. Differenti minn telefowns ċellulari relattivament goffi u earphones oħra, ir-rekwiżiti tal-portabbiltà tat-TWS għandhom rekwiżiti ogħla fuq id-daqs u l-integrazzjoni taċ-ċippa ta 'kontroll prinċipali. Biż-żieda ta 'moduli ġodda bħat-tnaqqis tal-ħoss u sensuri funzjonali, jitqiegħdu rekwiżiti ogħla fuq l-użu tal-ispazju tal-kavità u l-integrazzjoni għolja taċ-ċippa. SoC kaptan tal-Bluetooth b'funzjonijiet komprensivi u integrazzjoni għolja jipprovdi garanzija qawwija għat-TWS biex jirrealizza diversi funzjonijiet.
Fil-preżent, hemm għexieren ta 'manifatturi fis-suq taċ-ċippa ta' kontroll prinċipali TWS, is-suq qed jimmatura gradwalment, u l-kompetizzjoni fost il-manifatturi hija ħarxa. Is-suq high-end huwa rappreżentat minn Apple, Qualcomm, Hengxuan, u Broadcom, u s-suq mid-to-low-end jinkludi Luoda, Realtek, u Lanxun. Skont statistika mhux kompluta, minn Ottubru 2020, kien hemm aktar minn 22 fabbrikant taċ-ċippa Bluetooth master TWS fiċ-Ċina.
Is-sistema-on-chip (SoC) Qualcomm QCC5124 hija ddisinjata biex tissodisfa l-ħtiġijiet ta 'apparati żgħar għal esperjenza ta' smigħ Bluetooth robusta, ta 'kwalità għolja u mingħajr fili b'konsum baxx ta' enerġija għal daqq tal-awdjo itwal. L-arkitettura QCC5124 hija mfassla għal prestazzjoni għolja b'konsum baxx ta 'enerġija. Meta mqabbel mat-teknoloġija preċedenti tiegħu, il-konsum tal-enerġija jista 'jitnaqqas sa 65 fil-mija, li jippermetti daqq ta' awdjo itwal fi kważi l-modi operattivi kollha.
03
Teknoloġija tal-qalba TWS tlieta: tnaqqis attiv tal-istorbju
F'dawn l-aħħar snin, il-funzjoni tat-tnaqqis tal-istorbju tal-earphones TWS ingħatat aktar u aktar attenzjoni mill-konsumaturi, u t-teknoloġija attiva għat-tnaqqis tal-istorbju (ANC) saret l-istandard ta 'prodotti tal-earphones high-end. Id-dejta tar-riċerka tas-suq ta 'Qualcomm turi li 71 fil-mija tal-konsumaturi huma interessati fil-kanċellazzjoni attiva tal-istorbju bħala karatteristika.
Minn mindu Apple ħarġet AirPods Pro, il-headphones TWS bdew jaċċelleraw it-tranżizzjoni għal TWS flimkien mal-ANC. Fil-preżent, il-kuffji tal-widna Bluetooth tat-tnaqqis tal-istorbju attiv mainstream fis-suq kollha jadottaw is-soluzzjoni tas-separazzjoni taċ-ċippa Bluetooth u ċ-ċippa attiva tat-tnaqqis tal-istorbju. Għal earphones TWS bi spazju intern strett, is-soluzzjoni b'ċippa waħda mhux biss tikkonsma inqas enerġija iżda tħalli wkoll aktar spazju għal apparati akustiċi u moduli tal-batterija. Għalhekk, din l-arkitettura se ssir ukoll ix-xejra ta 'żvilupp tal-earphones TWS. Naturalment, minbarra ċ-ċippa attiva għat-tnaqqis tal-istorbju, l-effett tat-tnaqqis tal-istorbju tal-headphones TWS huwa wkoll relatat mad-disinn tal-kavità tal-headphone, u l-fabbrika taċ-ċippa teħtieġ taħdem mill-qrib mal-manifatturi OEM/ODM.
DA7401 ta 'Dialog huwa codec mono ANC ta' prestazzjoni għolja ddisinjat għal headphones TWS u apparati intelliġenti li jintlibsu fil-widnejn. Għandu firxa dinamika ta 'daqq ta' 115dB, medda dinamika ta 'reġistrazzjoni ta' 103dB, ANC ibridu, u arkitettura flessibbli tal-arloġġ.
Id-DA7402 huwa codec stereo ta 'fedeltà għolja ta' prestazzjoni għolja u ta 'qawwa ultra baxxa li juża t-teknoloġija ANC ibrida diġitali personalizzata ta' Dialog biex jipprovdi rifjut tal-ħoss ambjentali aktar b'saħħtu f'firxa ta 'frekwenza usa', li jagħmilha soda fi kwalunkwe ambjent. għall-aħjar esperjenza tal-utent. Id-DA7402 jintegra proċessur tal-awdjo li jipprovdi prestazzjoni tal-awdjo eċċellenti, inkluża firxa ta 'daqq dinamiku ta' 115dB u rata ta 'kampjunar ta' 384kHz. Barra minn hekk, jipprovdi bandwidth awdjo 40kHz biex jappoġġja awdjo b'riżoluzzjoni għolja.
Id-DA7402 huwa wieħed mill-iżgħar codecs diġitali għall-kanċellazzjoni tal-istorbju attivi fis-suq illum, li jikkonsma nofs il-qawwa tas-soluzzjonijiet ewlenin tal-lum u jirdoppja l-prestazzjoni tal-awdjo, li jagħmilha ideali għal headphones sportivi, apparati intelliġenti li jintlibsu fil-widnejn, headphones TWS, u aktar .
04
Teknoloġija tal-qalba TWS erba: mikrofonu MEMS
Ħafna funzjonijiet tal-kuffji tal-widna TWS jeħtieġu sensuri korrispondenti biex jipprovdu appoġġ għall-ħardwer. Fil-preżent, l-unitajiet tas-sensuri ewlenin tal-earphones TWS jinkludu kelliema għad-daqq tal-mużika, mikrofoni MEMS għal tnaqqis attiv tal-istorbju u komunikazzjoni, sensuri ottiċi għal skoperta fil-widna, sensuri tal-voiceprint tal-għadam għat-tnaqqis tal-ħoss tal-komunikazzjoni, u 360 Sensers ta 'sitt assi għal surround sound , eċċ.
Fil-headset TWS, il-mikrofonu preċedenti kien użat prinċipalment għall-funzjoni ta 'sejħa bil-vuċi. Bl-applikazzjoni tat-teknoloġija tat-tnaqqis tal-istorbju ANC fil-earphones TWS, biex jinkiseb effett aħjar ta 'tnaqqis tal-istorbju, intużaw ħafna soluzzjonijiet ta' kooperazzjoni b'ħafna mikrofoni, u r-rekwiżiti tal-prestazzjoni tal-mikrofoni qed isiru wkoll ogħla u ogħla. Iċ-ċipep tas-silikon MEMS għandhom il-vantaġġi ta 'daqs żgħir u stabbiltà qawwija. Peress li ż-żieda ta 'funzjoni ta' tnaqqis tal-istorbju tressaq rekwiżiti ogħla fuq il-prestazzjoni tal-mikrofonu, mikrofoni MEMS saru l-ewwel għażla għall-prodotti tal-headset TWS.
Il-mikrofonu MEMS ta’ prestazzjoni għolja T5837/38 PDM ta’ TDK għandu Punt ta’ Tagħbija Eċċessiva Akustika (AOP) għoli ta’ 133dB SPL, proporzjon għoli ta’ sinjal għall-istorbju ta’ 68dBA, u firxa dinamika wiesgħa, li jagħmilha ideali għal applikazzjonijiet li jvarjaw minn kwiet ħafna sa storbjużi ħafna, bħal kelliema intelliġenti tal-Qasam għal pickups tal-vuċi għall-applikazzjonijiet ANC TWS. Il-mikrofonu T5848 SmartSound I2S MEMS jista 'jipprovdi punt għoli ta' tagħbija żejda akustika ta '133dB SPL, proporzjon għoli ta' sinjal għal storbju ta '68dBA, u firxa dinamika wiesgħa, adattata għal applikazzjonijiet li jeħtieġu prestazzjoni akustika għolja f'ambjenti dinamiċi u storbjużi.
05
Teknoloġija tal-qalba TWS ħames: ċippa ta 'ġestjoni tal-enerġija
Iċ-ċippa tal-ġestjoni tal-enerġija tintuża prinċipalment għall-iċċarġjar u l-ħatt tal-earphones tat-TWS, kif ukoll il-ħlas żejjed tal-batterija f'ħin reali, il-ħruġ żejjed, il-monitoraġġ tal-kurrent żejjed u t-temperatura żejda u l-protezzjoni ta 'short circuit matul il-proċess tal-iċċarġjar u l-ħatt. Għalkemm il-qawwa tal-iċċarġjar u l-ħatt taċ-ċippa tal-ġestjoni tal-enerġija hija relattivament żgħira meta mqabbla ma 'apparati tradizzjonali, għal earphones TWS b'rekwiżiti ta' portabbiltà għolja, huwa meħtieġ għal sikurezza, konsum baxx ta 'enerġija, vultaġġ għoli ta' reżistenza, integrazzjoni għolja u effiċjenza għolja. Ir-rekwiżiti huma relattivament għoljin.
Il-MAX77650/MAX77651 huma integrati ħafna, ċipep tal-ġestjoni tal-enerġija ta 'enerġija ultra baxxa (PMICs) ideali għal applikazzjonijiet li jintlibsu b'enerġija baxxa u ristretti mid-daqs bħal TWS fejn id-daqs u l-effiċjenza huma kritiċi. Iż-żewġ ċipep fihom regolatur SIMO buck-boost li jipprovdi tliet linji tal-enerġija programmabbli b'mod indipendenti.
Barra minn hekk, l-LDO 150mA jipprovdi rifjut ta 'ripple għall-awdjo kif ukoll applikazzjonijiet sensittivi għall-istorbju. Il-ċarġer lineari konfigurabbli ħafna jappoġġja diversi kapaċitajiet tal-batteriji Li-ion u jinkludi monitoraġġ tat-temperatura tal-batterija għal sigurtà akbar (JEITA). Il-multiplexers analogi fil-MAX77650/MAX77651 jistgħu jaqilbu vultaġġi interni multipli u sinjali tal-kurrent għal nodi esterni għall-monitoraġġ b'ADC estern. Interface I2C bidirezzjonali hija disponibbli għall-konfigurazzjoni u l-verifika tal-istatus tax-xogħol tal-apparat.
Epilogu
Il-headphones TWS huma parti integrali mill-industrija tal-apparat awdjo intelliġenti u suq li għadu qed jitwieled. Yole Développement tbassar li l-kunsinni annwali ta’ kuffji tal-widna TWS, hearing aids, smartwatches u spikers intelliġenti se jaqbżu 1.3 biljun unità sal-2026, u awdjo ta’ kwalità għolja se jsir indispensabbli għal ħafna applikazzjonijiet bħal logħob, esperjenzi AR/VR, u ħoss 3D. effetti. funzjoni ta 'backup. L-ismartphones u l-earphones għandhom grad għoli ħafna ta 'adegwatezza ekoloġika. Fil-preżent, il-ġarr globali tat-telefowns ċellulari Android huwa madwar 6 darbiet dak tat-telefowns ċellulari Apple. Huwa mistenni li fil-futur, is-sehem ta 'Android fl-industrija tal-earphone TWS se jiżdied b'mod sinifikanti.

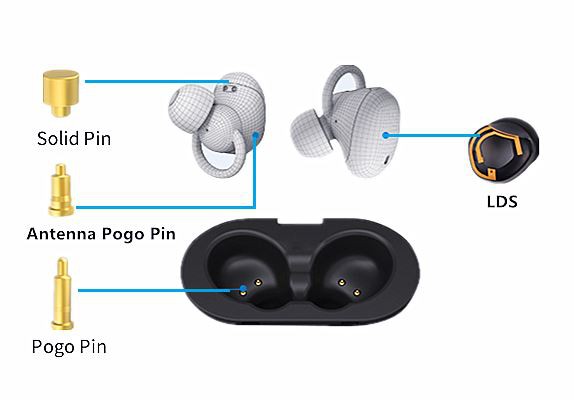

L-iktar ħaġa importanti hija s-soluzzjoni tal-iċċarġjar tal-pin pogo:

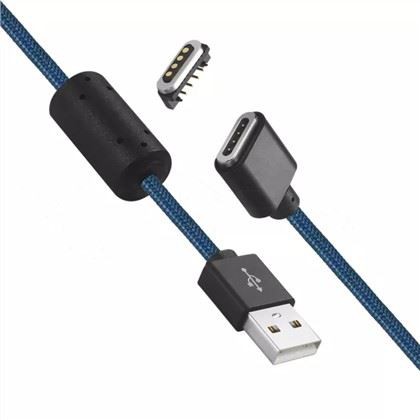

Aħna pogo pin manifattura u integratur tas-soluzzjoni.
