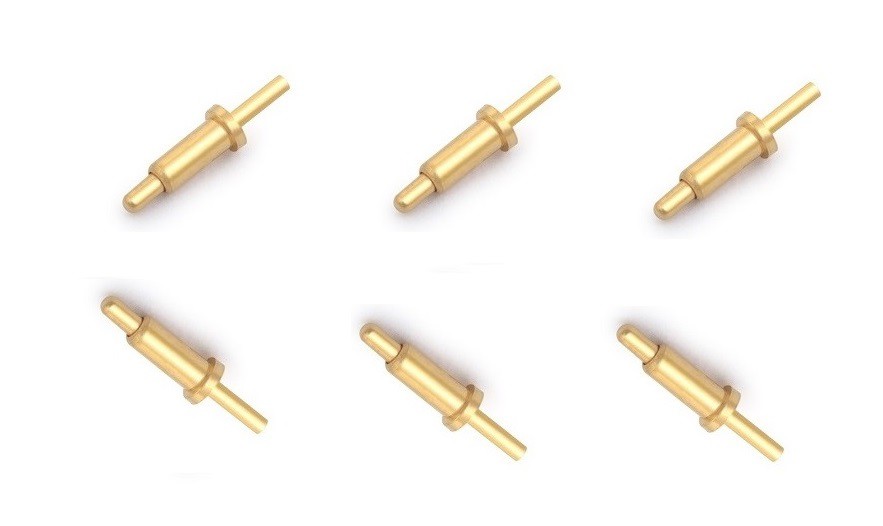

Id-Dip Pogo Pin mgħobbi bir-rebbiegħa
Pakkett doppju fil-linja pogo pins (Ingliż: pakkett doppju in-line), magħruf ukoll bħala pakkett DIP jew pakkett DIP, imqassar bħala DIP jew DIL, huwa metodu ta 'ppakkjar għal ċirkwiti integrati. Il-forma taċ-ċirkwit integrat hija rettangolu. Hemm żewġ ringieli paralleli ta 'labar tal-metall fuq il-ġenb, imsejħa pogo pin headers. Komponenti ppakkjati DIP jistgħu jiġu ssaldjati f'toqob permezz tal-plated fuq il-bord taċ-ċirkwit stampat, jew jiddaħħlu fis-sokits DIP.
Id-Dip Pogo Pin mgħobbi bir-rebbiegħa
Iċ-ċippa CPU ppakkjata bil-pin DIP pogo għandha żewġ ringieli ta 'brilli li jeħtieġ li jiddaħħlu fis-sokit taċ-ċippa bi struttura DIP. Naturalment, jista 'jiddaħħal ukoll direttament f'bord ta' ċirkwit bl-istess numru ta 'toqob tal-istann u arranġament ġeometriku għall-issaldjar. Iċ-ċipep ippakkjati bid-DIP għandhom jiġu pplaggjati u splaggjati mis-sokit taċ-ċippa b'attenzjoni speċjali biex tiġi evitata ħsara lill-brilli. Il-forom tal-istruttura tal-pakkett DIP huma DIP taċ-ċeramika b'ħafna saffi DIP, DIP taċ-ċeramika b'saff wieħed, DIP tal-qafas taċ-ċomb (inkluż it-tip tas-siġillar taċ-ċeramika tal-ħġieġ, it-tip tal-istruttura tal-ippakkjar tal-plastik, it-tip tal-ippakkjar tal-ħġieġ tat-tidwib baxx taċ-ċeramika) Stenna.
Id-Dip Pogo Pin mgħobbi bir-rebbiegħa
Il-pakkett DIP użat komunement jikkonforma mal-istandard JEDEC, u l-pitch (pitch) bejn iż-żewġ labar huwa {{0}}.1 pulzieri (2.54 mm). Id-distanza bejn iż-żewġ ringieli ta 'brilli (spazjar ta' ringieli, spazjar ta 'fillieri) tiddependi fuq in-numru ta' labar, l-aktar komuni hija 0.3 pulzieri (7.62 mm) jew 0.6 pulzieri (15.24 mm) ). Distanzi oħra inqas komuni huma 0.4" (1{{20}}.16mm) jew 0.9" (22.{86mm), u xi wħud pakketti għandhom 0.07" (1.778mm) pitch u 0.3", 0.6" jew 0.75" spazjar tal-linji.
Il-pakketti tal-pinnijiet DIP-pogo użati fl-ex Unjoni Sovjetika u l-pajjiżi tal-Ewropa tal-Lvant huma bejn wieħed u ieħor qrib l-istandard JEDEC, iżda jużaw il-pitch metriku ta '2.5 mm minflok l-imperial 0.1 pulzieri (2.54 mm).
In-numru ta' labar fil-pakkett DIP huwa dejjem numru ugwali. Bi {{0}}.3" spazjar tal-linji, 8 sa 24 għadd tal-brilli huma konġunti, u kultant jidhru pakketti b'4 jew 28 pin. L-għadd tal-brilli konġunti huma 24, 28, 32, jew 40 jekk ir-ringiela l-ispazjar huwa 0.6 pulzieri, u huma wkoll disponibbli pakketti b'36, 48, jew 52. CPUs bħall-Motorola 68000 u Zilog Z180 għandhom għadd ta 'pinnijiet ta' 64, li huwa l-għadd massimu ta 'pinnijiet għal pakkett DIP użat komunement.
