Id-differenza bejn kisi tad-deheb u kisi tal-palladju

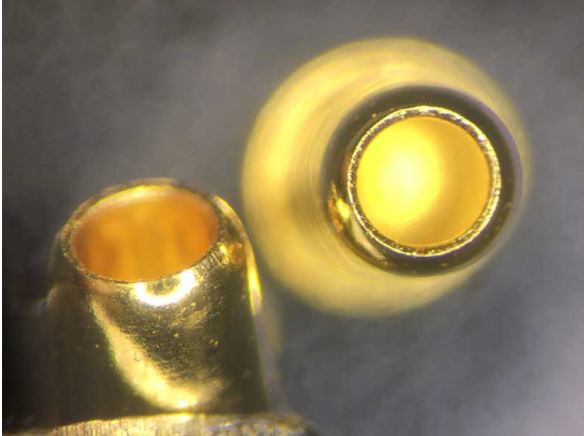

Hemm ħafna proċessi u materjali tal-electroplating. Il-kisi tad-deheb huwa t-teknoloġija u l-materjal tal-ipproċessar l-aktar komuni tagħna, iżda l-kisi tal-palladju, il-kisi tar-rodju u l-kisi tar-rutenju huma aħjar mill-kisi tad-deheb. Dan huwa kisi tal-palladju.
Il-kisi tad-deheb juża deheb reali, u anki jekk saff irqiq biss ikun miksi, diġà jammonta għal kważi 10% tal-ispiża tal-bord taċ-ċirkwit kollu. Il-kisi tad-deheb juża deheb bħala kisi, wieħed huwa li jiffaċilita l-iwweldjar, u l-ieħor huwa li jipprevjeni l-korrużjoni; anke s-swaba tad-deheb tal-memory sticks li ilhom jintużaw għal diversi snin għadhom tleqq bħal qatt qabel. Vantaġġi: konduttività qawwija, reżistenza tajba għall-ossidazzjoni, ħajja twila; kisi dens, relattivament reżistenti għall-ilbies, ġeneralment użat f'okkażjonijiet ta 'wweldjar u plagg. Żvantaġġi: spiża għolja, saħħa fqira tal-iwweldjar.
Deheb / Immersjoni Deheb Nikil Immersjoni Deheb (ENIG), magħruf ukoll bħala deheb nikil, deheb nikil immersjoni, imsejjaħ deheb, u deheb immersjoni. Id-deheb ta 'l-immersjoni huwa saff oħxon ta' liga tan-nikil-deheb bi proprjetajiet elettriċi tajbin imgeżwer fuq il-wiċċ tar-ram b'metodi kimiċi u jista 'jipproteġi l-PCB għal żmien twil. Il-ħxuna tad-depożizzjoni tas-saff ta 'ġewwa tan-nikil hija ġeneralment 120 ~ 240μin (madwar 3 ~ 6μm), u l-ħxuna tad-depożizzjoni tas-saff ta' barra tad-deheb hija ġeneralment 2 ~ 4μinch (0.05 ~ 0.1μm). Id-deheb ta 'l-immersjoni jippermetti lill-PCB jikseb konduttività elettrika tajba waqt użu fit-tul, u għandu wkoll tolleranza ambjentali minn proċessi oħra ta' trattament tal-wiċċ m'għandhomx. Vantaġġi: 1. Il-wiċċ tal-PCB ittrattat b'deheb ta 'immersjoni huwa ċatt ħafna, u l-koplanarità hija tajba ħafna, li hija adattata għall-wiċċ ta' kuntatt tal-buttuna.
Id-deheb ta 'l-immersjoni għandu issaldjar eċċellenti, u d-deheb malajr jiddewweb fl-istann imdewweb biex jifforma kompost tal-metall. Żvantaġġi: Il-fluss tal-proċess huwa kumpless, u biex jinkisbu riżultati tajbin, huwa meħtieġ li jiġu kkontrollati b'mod strett il-parametri tal-proċess. L-iktar ħaġa idejqek hija li l-wiċċ tal-PCB ittrattat b'deheb ta 'immersjoni huwa faċli biex jipproduċi l-effett tad-diska iswed, li jaffettwa l-affidabbiltà.
Meta mqabbel man-nikil-palladju-deheb, nikil-palladju-deheb (ENEPIG) għandu saff żejjed ta 'palladju bejn nikil u deheb. Fir-reazzjoni ta 'depożizzjoni tas-sostituzzjoni tad-deheb, is-saff tal-palladju elettroless jipproteġi s-saff tan-nikil u jipprevjeni Korrużjoni Eċċessiva billi jiskambja deheb; palladju huwa ppreparat bis-sħiħ għad-deheb ta 'immersjoni filwaqt li jipprevjeni l-korrużjoni kkawżata mir-reazzjoni ta' sostituzzjoni. Il-ħxuna tad-depożizzjoni ta 'nikil hija ġeneralment 120 ~ 240μin (madwar 3 ~ 6μm), il-ħxuna tal-palladju hija 4 ~ 20μin (madwar 0.1 ~ 0.5μm); il-ħxuna tad-depożizzjoni tad-deheb hija ġeneralment 1 ~ 4μin (0.02 ~ 0.1μm).
Vantaġġi: Firxa wiesgħa ta 'applikazzjonijiet, fl-istess ħin, id-deheb tan-nikil palladju huwa relattivament deheb ta' immersjoni, li jista 'effettivament jipprevjeni problemi ta' affidabbiltà tal-konnessjoni kkawżati minn difetti tad-disk iswed. Żvantaġġi: Għalkemm il-palladju tan-nikil għandu ħafna vantaġġi, il-palladju jiswa ħafna flus u huwa nuqqas ta 'riżorsi. Fl-istess ħin, bħad-deheb tal-immersjoni, ir-rekwiżiti tal-kontroll tal-proċess tiegħu huma stretti.
