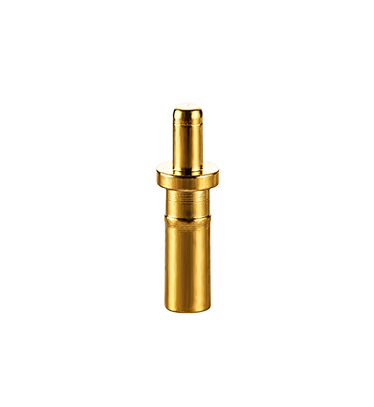

Introduzzjoni bażika għal POGO PIN
Għaliex il-POGO PIN għandu struttura ċanfrin: Il-qiegħ tal-Plunger tal-Pogo Pin ġeneralment ikun struttura ċanfrin. Il-funzjoni tal-istruttura ċanfrin hija li tiżgura li l-Pogo Pin iżomm il-labra (Plunger) f'kuntatt mal-ħajt ta 'ġewwa tal-labra (Tubu) meta tkun qed taħdem sabiex il-kurrent prinċipalment jgħaddi minnu. Labra (Plunger) u labra (Tube) miksija bid-deheb biex jiżguraw l-istabbiltà u l-impedenza baxxa ta 'Pogo Pin.
Għaliex POGO PIN juża struttura tar-ras tonda? Minħabba li Pogo Pin huwa ġeneralment relattivament żgħir, l-elastiċità meħtieġa mhix daqshekk qawwija. Jekk tintuża fuq bank tal-enerġija jew dawl, l-elastiċità hija ta 'erba' sa ħames mitt gramma jew saħansitra kilogramma jew żewġ kilogrammi. Naturalment, huwa aħjar li tagħmilha ċatta. , Iż-żona ta 'kuntatt tar-ras ċatta hija sinifikanti, u l-forza tagħha hija biżżejjed biex tkisser is-saff ta' ossidu tal-wiċċ ta 'kuntatt u tagħmilha kuntatta bis-sħiħ. Ħafna mill-irjus tondi jintużaw fuq kuffji tal-widna Bluetooth TWS u arloġġi tal-brazzuletti intelliġenti. Il-forza elastika massima ma taqbiżx il-150 gramma (il-forza elastika tat-thimble tal-kaxxa tal-iċċarġjar hija bejn 20-35gf), u l-kuntatt bejn il-wiċċ u l-wiċċ se jkun imxerred, u l-kolonna tar-ram fil-headphone tmiem mhux se jitkisser. Is-saff ta ' l-ossidu huwa insuffiċjenti, li jirriżulta f'kuntatt fqir u kuntatt fqir. F'dan iż-żmien, jekk tintuża struttura tar-ras tonda biex tagħmel kuntatt minn punt għal wiċċ, il-forza elastika tiġbor fuq punt wieħed, u l-kuntatt naturalment ikun ħafna aktar suffiċjenti.
Parametru tal-prestazzjoni/parametru tal-prestazzjoni
parametri ewlenin tal-prestazzjoni
A. Vultaġġ tax-xogħol: Inqas minn 12 Volts DC
B. Kurrent nominali: 1.0 Ampere /Pin
C. Temperatura tax-xogħol: -40 grad sa 85 grad .
D. Temperatura tal-ħażna: 25 grad plus /-3 grad .
E. Umdità tal-ambjent tax-xogħol: 10 fil-mija RH sa 90 fil-mija RH
F. Durabilità (ħajja): 10,000 ċikli.
G. Reżistenza tal-kuntatt: 200 mOhm Max. @working stroke
(Matul il-puplesija tax-xogħol: 200mOhm/Max)
Pogo Pin Proċess ta 'Manifattura
Pogo pin Metodu ta 'assemblaġġ/metodu ta' assemblaġġ tal-prodott
Pin (Plunger): Ram miksi bid-deheb (C36{{10}}4), il-ħxuna tas-saff tal-electroplating tvarja skond applikazzjonijiet differenti. Ġeneralment, 1.25 ~ 2.5um miksi bin-nikil (konvertit għal 50 ~ 100µ "), u mbagħad 0.075 ~ 0.75um miksi bid-deheb (konvertit għal 3 ~ 30µ "), jew proċess ta 'kisi kompost.
Tubu tal-labra (Barrel): Ram miksi bid-deheb (C36{{10}}4), il-ħxuna tas-saff tal-electroplating tvarja skont okkażjonijiet differenti. B'mod ġenerali, 1.25 ~ 2.5um miksi bin-nikil (konvertit għal 50 ~ 100µ "), u mbagħad 0.075 ~ 0.75um miksi bid-deheb (konvertit għal 3 ~ 30µ "), jew proċess ta 'kisi kompost.

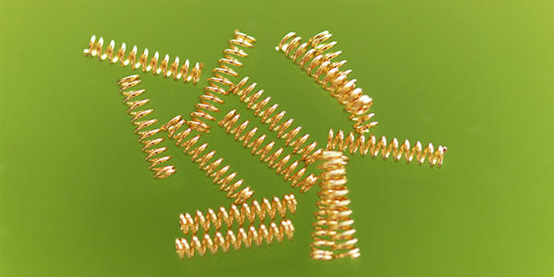

Rebbiegħa: SUS 304 jew SWP (wajer tal-pjanu)
Djar: PA46, PA9T, li minnhom PA4T u LCP jistgħu jintużaw bħala materjal ħieles mill-aloġenu
Qoxra (CAP): PA46, PA9T, li minnhom PA4T u LCP jistgħu jkunu magħmula minn materjali ħielsa mill-aloġenu
Liema parametri jeħtieġ li jiġu kkonfermati meta tuża pin Pogo fid-disinn ta 'quddiem?
① Ikkonferma d-distanza mill-bord tal-PCB sal-wiċċ ta 'kuntatt tal-kolonna tar-ram fuq it-tarf tal-earphone (jiġifieri, l-għoli tax-xogħol tal-POGO PIN).
② Ikkonferma d-distanza mill-bord tal-PCB sal-wiċċ tal-plastik tal-kaxxa tal-iċċarġjar (jiġifieri, l-għoli massimu tal-labra POGO PIN, il-labra m'għandhiex taqbeż dan l-għoli).
③ Ikkonferma d-distanza bejn iċ-ċentru tal-labra PIN u ċ-ċentru taċ-ċirku
(Ikkonferma d-daqs tal-kappell meta tejping aktar tard, biex tipprevjeni interferenza waqt l-ipatching SMT).
④ Ikkonferma d-daqs tal-bord tal-PCB u l-ispazju taħt il-bord
(Ottimizzat u mtejba għal POGO PIN).
PS: Id-dijametru tal-bord tal-PCB huwa rakkomandat li jkun ta '1.6mm, u l-thimble huwa rakkomandat li jsir fi struttura permezz tal-bord sabiex l-effett ikun aħjar u jkollu l-vantaġġi li ġejjin: ① Il-garża hija aktar soda; ② L-ispazju tat-tubu tal-labra jiżdied, il-labra hija prepressata aktar, u l-kuntatt huwa aktar suffiċjenti.
Għaliex il-qiegħ tal-labra għandu jkun ċanfrin: Jekk isir ċatt, il-kurrent se jitmexxa mir-rebbiegħa, li għandha rekwiżiti għoljin fuq ir-rebbiegħa, u r-rebbiegħa hija tant rqiqa li hija faċli biex tinħaraq.
