POGO PIN disinn u proċess ta 'manifattura
Kif tagħżel PIN POGO adattat
1. PIN POGO tajjeb jeħtieġ li jilħaq it-tliet punti li ġejjin:
①Kwalità affidabbli
②Prestazzjoni stabbli
③Issodisfa r-rekwiżiti.
Il-kunsinna f'waqtha tal-ordnijiet hija wkoll importanti ħafna. L-aħjar huwa li tmur għand il-manifattur tal-konnettur POGO PIN biex tinvestiga. L-iskala tal-fabbrika, soluzzjonijiet ta 'suċċess, tagħmir għall-ipproċessar, kapaċità ta' produzzjoni, u kapaċità ta 'R&D, kollha jaffettwaw direttament il-kwalità tal-prodott, il-kapaċità tal-kunsinna, u l-appoġġ tekniku. Zhongzhengtian għandu vantaġġi fl-iskema tad-disinn, l-ispiża tal-produzzjoni tal-massa, u l-kapaċità tal-kunsinna ta 'oġġetti fl-industrija. Merħba ħbieb biex jiġu l-fabbrika għall-komunikazzjoni.
POGO PIN isegwi tliet, tlieta, u erba 'prinċipji
1.40 fil-mija tal-problemi joriġinaw minn disinn
Id-disinn tat-tarf ta 'quddiem mhuwiex raġonevoli, u t-tarf ta' wara huwa inutli (per eżempju, iż-żennuna tal-thimble hija ogħla mill-pjan tal-plastik, l-ispazjar tal-labra PIN huwa irregolari, eċċ.).
2.30 fil-mija tal-problemi joħorġu mill-komunikazzjoni
Fl-istadju bikri, il-komunikazzjoni ta 'diversi rekwiżiti tekniċi ma kinitx ċara, u l-użu attwali tal-prodott ma kienx ċar, li kienet ukoll waħda mir-raġunijiet ewlenin għal problemi frekwenti (per eżempju thimble RF jintuża bħala t-thimble tal-iċċarġjar kaxxa, l-għoli tax-xogħol attwali ma jaqbilx mat-tpinġija, id-distanza taċ-ċentru mhix ikkonfermata, eċċ.). Jifhmu r-rekwiżiti funzjonali tal-klijent u l-ambitu tal-applikazzjoni, u jista 'jirrakkomanda b'mod aktar raġonevoli l-ispeċifikazzjonijiet u l-parametri tal-pin Pogo;
3.30 fil-mija tal-problemi joriġinaw mill-proċess
L-assemblaġġ tal-prodott għandu proċeduri multipli, u l-POGO PIN huwa mħassar b'mod irriversibbli minħabba tħaddim mhux xieraq fil-proċess tal-manifattura (pereżempju ż-żennuna hija mħassra, oġġetti barranin fil-pajp, SMT jitfg, eċċ.).

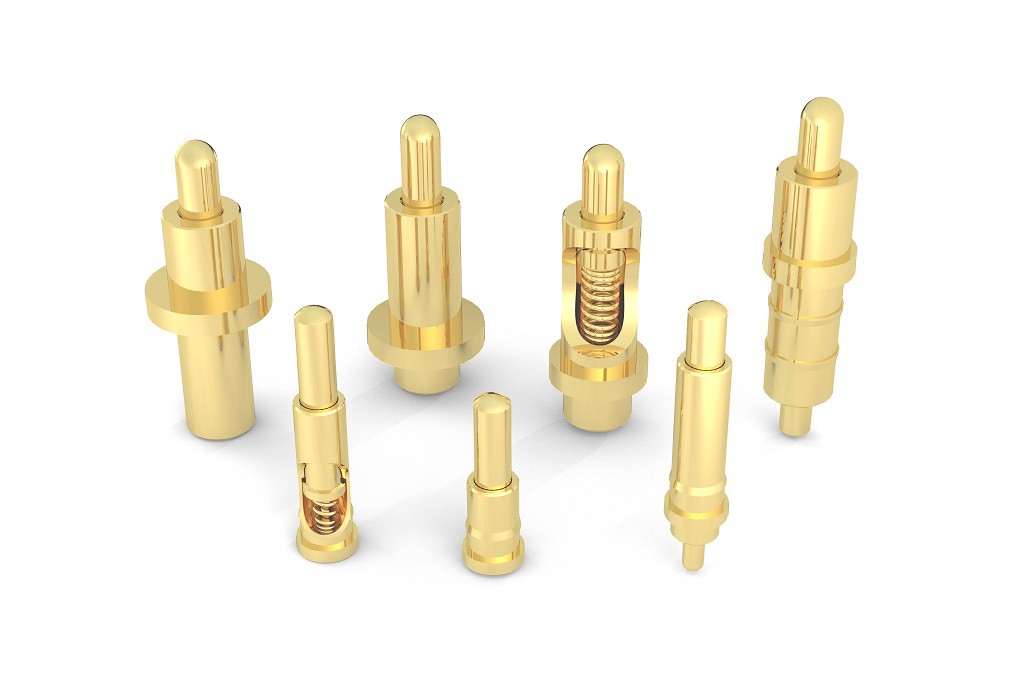

Introduzzjoni bażika ta 'POGO PIN

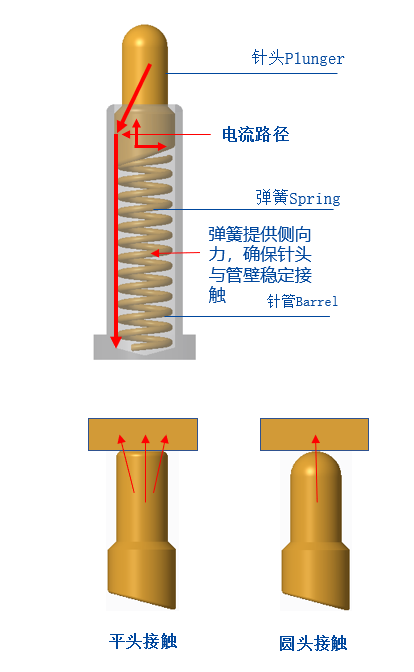

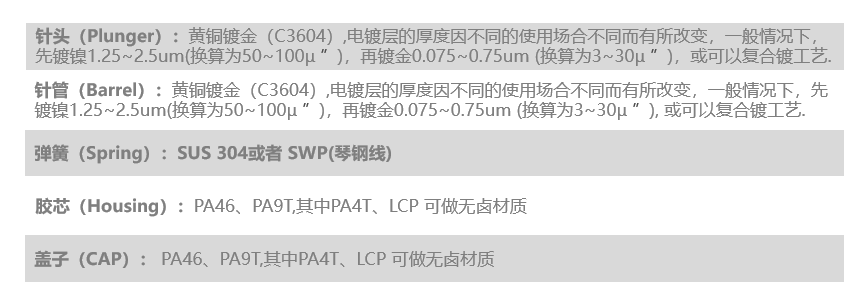

Għaliex il-POGO PIN għandu struttura ċanfrin: Il-qiegħ tal-Plunger tal-Pogo Pin huwa ġeneralment struttura ċanfrin. Il-funzjoni tal-istruttura ċanfrin hija li tiżgura li l-Pogo Pin iżomm il-labra (Plunger) f'kuntatt mal-ħajt ta 'ġewwa tal-labra (Tubu) meta tkun qed taħdem sabiex il-kurrent prinċipalment jgħaddi. Labra (Plunger) u labra (Tube) miksija bid-deheb biex jiżguraw l-istabbiltà u l-impedenza baxxa ta 'Pogo Pin.

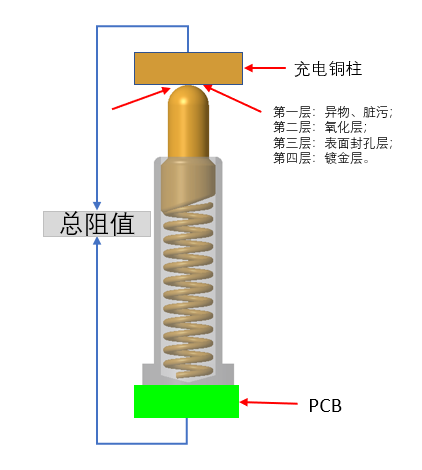

Għaliex POGO PIN juża struttura tar-ras tonda? Minħabba li Pogo Pin huwa ġeneralment relattivament żgħir, l-elastiċità meħtieġa mhix daqshekk qawwija. Jekk tintuża fuq bank tal-enerġija jew dawl, l-elastiċità hija erba 'jew ħames mitt gramma jew saħansitra kilogramma jew tnejn. Naturalment, huwa aħjar li tagħmilha ċatta. , Ir-ras ċatta għandha żona kbira ta 'kuntatt, u l-forza tagħha hija biżżejjed biex tkisser is-saff ta' ossidu fuq il-wiċċ ta 'kuntatt biex tagħmilha kuntatta bis-sħiħ. Ħafna mill-irjus tondi jintużaw fuq kuffji tal-widna Bluetooth TWS u arloġġi tal-brazzuletti intelliġenti. Il-forza elastika massima ma taqbiżx il-150 gramma (il-forza elastika tat-thimble tal-kaxxa tal-iċċarġjar hija bejn 20-35gf), u l-forza elastika tal-kuntatt bejn il-wiċċ u l-wiċċ se tkun imxerrda, u r-ram kolonna fit-tarf tal-headphone mhux se tinkiser. Is-saff tal-ossidu mhuwiex biżżejjed, li jirriżulta f'kuntatt insuffiċjenti u kuntatt fqir. F'dan iż-żmien, jekk tintuża struttura tar-ras tonda biex tagħmel kuntatt minn punt għal wiċċ, il-forza elastika tiġbor fuq punt wieħed, u l-kuntatt naturalment ikun ħafna aktar suffiċjenti.
Parametru tal-prestazzjoni/parametru tal-prestazzjoni
parametri ewlenin tal-prestazzjoni
A. Vultaġġ tax-xogħol: Inqas minn 12 Volts DC
B. Kurrent nominali: 1.0 Ampere /Pin
C. Temperatura tax-xogħol: -40 grad sa 85 grad .
D. Temperatura tal-ħażna: 25 grad plus /-3 grad .
E. Umdità tal-ambjent tax-xogħol: 10 fil-mija RH sa 90 fil-mija RH
F. Durabilità (ħajja): 10,000 ċikli.
G. Impedenza tal-Kuntatt: 200 mOhm Max. @working stroke
(Matul il-puplesija tax-xogħol: 200mOhm/Max)
Proċess tal-manifattura/制造工艺
Metodu ta 'assemblaġġ tal-prodott

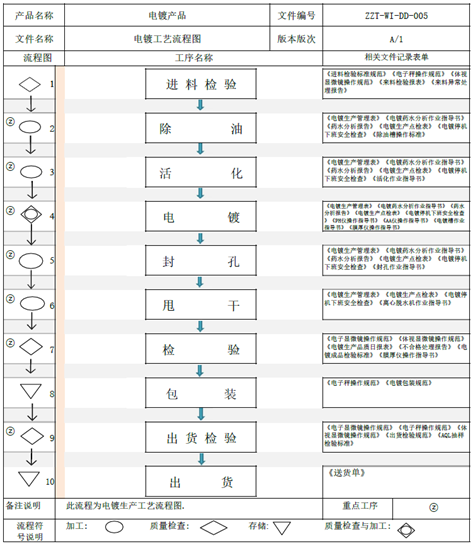

Fluss tal-proċess tal-electroplating
Liema parametri jeħtieġ li jiġu kkonfermati fid-disinn front-end
① Ikkonferma d-distanza mill-bord tal-PCB sal-wiċċ ta 'kuntatt tal-kolonna tar-ram fuq it-tarf tal-earphone (jiġifieri, l-għoli tax-xogħol tal-POGO PIN).
② Ikkonferma d-distanza mill-bord tal-PCB sal-wiċċ tal-plastik tal-kaxxa tal-iċċarġjar (jiġifieri, l-għoli massimu tat-tubu tal-labra POGO PIN, it-tubu tal-labra m'għandux jaqbeż dan l-għoli).
③ Ikkonferma d-distanza bejn iċ-ċentru tal-labra PIN u ċ-ċentru taċ-ċirku
(Ikkonferma d-daqs tal-kappell meta taping aktar tard, biex tipprevjeni interferenza waqt l-ipatching SMT).
④ Ikkonferma d-daqs tal-bord tal-PCB u l-ispazju taħt il-bord
(Ottimizzat u mtejba għal POGO PIN).
PS: Id-dijametru tal-bord tal-PCB huwa rrakkomandat li jkun 1.6mm, u l-thimble huwa rakkomandat li jsir fi struttura permezz tal-bord sabiex l-effett ikun aħjar u jkollu l-vantaġġi li ġejjin: ① Il-garża hija aktar soda; ② L-ispazju tat-tubu tal-labra jiżdied, il-labra hija prepressata aktar, u l-kuntatt huwa aktar suffiċjenti.
Għaliex il-qiegħ tal-labra għandu jkun ċanfrin: Jekk isir ċatt, il-kurrent se jitmexxa mir-rebbiegħa, li għandha rekwiżiti għoljin fuq ir-rebbiegħa, u r-rebbiegħa hija tant rqiqa li hija faċli biex tinħaraq.
