Rekwiżiti tad-disinn tat-tarf tal-konnettur tal-pin Pogo
Il-konnettur Pogo Pin huwa magħmul prinċipalment minn 6 partijiet, jiġifieri xaft tal-labra, rebbiegħa, xoffa taċ-ċeramika, tubu tal-labra, plastik, għatu (rekwiżiti bażiċi ta 'installazzjoni tal-klijent jistgħu jkunu mgħammra b'PAK tal-plastik biex jipproteġu x-xaft tal-labra). Ħalli'tagħti ħarsa lejn ir-rekwiżiti tal-forma tat-terminal tal-kuntatt tal-konnettur tal-pin pogo.
1. Rekwiżiti tad-disinn għat-tmiem tal-kuntatt:

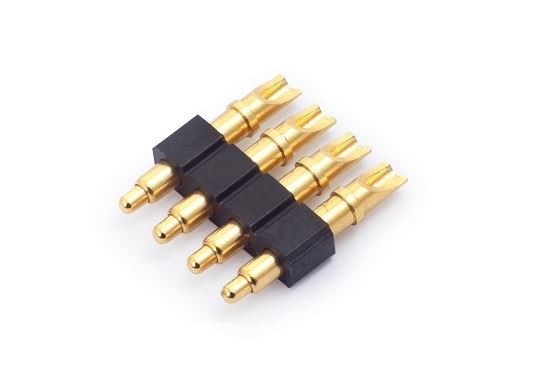

huwa tip ta 'kuntatt mhux standard, iddisinjat skont ir-rekwiżiti tal-kejbil tal-magna kompluta, l-ewwel tikkonferma d-daqs tat-tarf tal-plug-in, il-forma tal-installazzjoni tal-prodott, il-mod ta' dehra, u l-ispeċifikazzjoni tal-kejbil. Meta l-kejbil ma jistax jiġi ddeterminat, il-prinċipju li għandu jsegwi huwa li tiddisinja t-toqba tal-wajers skont in-numru tal-parti tal-kuntatt. It-toqba tal-wajers tista 'tissodisfa r-rekwiżiti ta' wajers kbar tal-kejl tal-wajer. Il-proporzjon tad-dijametru tal-wajer tal-qalba tal-wajer għad-dijametru ta 'ġewwa tat-tazza tal-iwweldjar huwa ġeneralment 0.5-0.7; Meta tgħaqqad wajer, il-prinċipju tad-disinn huwa li d-dijametru tal-qalba tal-kejbil u t-toqba tal-konnessjoni tal-kuntatt huwa xieraq, u l-proporzjon tad-dijametru tal-qalba tal-wajer għad-dijametru ta 'ġewwa tat-toqba tal-iwweldjar huwa ġeneralment 0.6-0.8.
2. Rekwiżiti fuq il-forma tat-tmiem tal-kuntatt:
Fil-konnettur tal-pin pogo, il-kuntatt huwa parti importanti tal-konnettur, li prinċipalment iġorr it-trasmissjoni tas-sinjal. Fid-disinn tal-konnettur, il-kuntatt huwa magħmul mit-tarf tat-tgħammir u t-tarf tad-denb. It-tarf tat-tgħammir huwa ġeneralment magħmul minn partijiet elastiċi u partijiet riġidi biex tiġi żgurata l-affidabilità tal-kuntatt bejn il-plagg tal-konnettur u s-sokit; it-tarf tad-denb tal-kuntatt huwa li tirrealizza l-konnessjoni tal-kejbil bejn it-tagħmir, l-interkonnessjoni bejn il-bordijiet stampati, jew il-kejbil u L-interkonnessjoni bejn il-bordijiet tintuża għall-konnessjoni tal-kejbil. It-tarf terminali tal-konnettur għandu tip ta 'wajer tal-iwweldjar, tip ta' wajer tal-crimping, u tip ta 'titqib tal-insulazzjoni (IDC, tip ta' tkebbib mingħajr solder, użat għal bordijiet stampati, kuntatti Forom ta 'terminazzjoni jinkludu iwweldjar dritta, iwweldjar tal-liwi, muntaġġ tal-wiċċ, u welding- tip ta 'press-in b'xejn.
