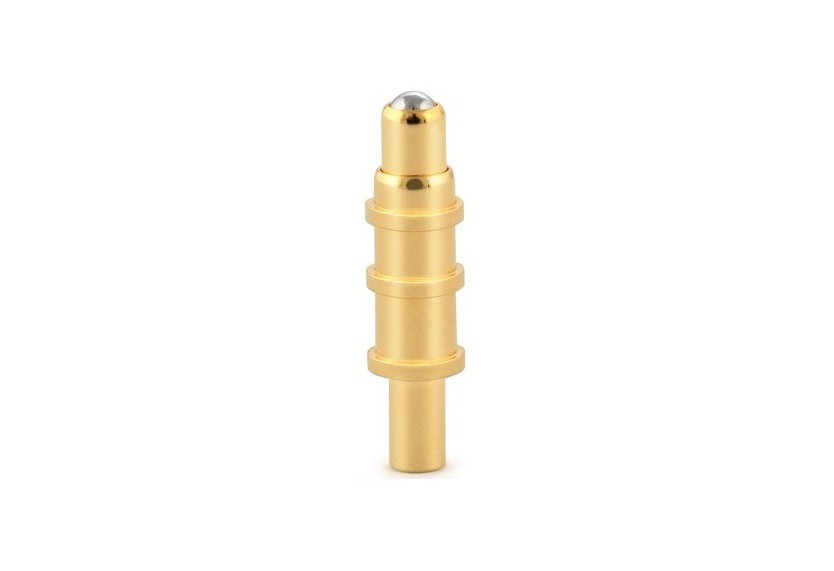

Disinn u rekwiżiti tat-tarf tal-kuntatt tal-konnettur tal-pin Pogo
1. Rekwiżiti tad-disinn għall-kuntatt finali
huwa tip ta 'kuntatt mhux standard. Hija ddisinjata skont ir-rekwiżiti tal-kejbil tal-magna kollha. L-ewwel, huwa meħtieġ li jiġi kkonfermat id-daqs tat-tarf tal-plug-in, il-metodu ta 'installazzjoni tal-prodott, il-forma tad-dehra, u l-ispeċifikazzjoni tal-kejbil. Fil-każ li huwa diffiċli li tikkonferma l-kejbil, iddisinja t-toqba tal-wajers skont in-numru tal-kuntatt. It-toqba tal-wajers tista 'tissodisfa l-ħtiġijiet ta' wajers kbar tal-kejl tal-wajer. Il-proporzjon tad-dijametru tal-qalba tal-wajer għad-dijametru ta 'ġewwa tat-tazza tal-iwweldjar huwa ġeneralment 0.5-0.7; Meta tgħaqqad wajer, il-prinċipju tad-disinn huwa li d-dijametru tal-qalba tal-kejbil u t-toqba tal-konnessjoni tal-kuntatt huwa xieraq, u l-proporzjon tad-dijametru tal-qalba tal-wajer għad-dijametru ta 'ġewwa tat-toqba tal-iwweldjar huwa ġeneralment 0.6-0.8.
2. Rekwiżiti fuq il-forma tal-kuntatt aħħari
Fil-konnettur tal-pin pogo, il-biċċa tal-kuntatt hija parti indispensabbli tal-konnettur, u l-funzjoni ewlenija tagħha hija li tkun responsabbli għat-trażmissjoni tas-sinjal. Fil-proċess tad-disinn tal-konnettur, il-kuntatt huwa ffurmat mit-tarf tat-tgħammir u t-tarf tad-denb. It-tarf tat-tgħammir huwa ġeneralment magħmul minn partijiet elastiċi u partijiet riġidi biex tiġi żgurata l-affidabilità tal-kuntatt bejn il-plagg tal-konnettur u s-sokit; it-tarf tad-denb tal-kuntatt huwa responsabbli għall-konnessjoni tal-kejbil bejn it-tagħmir, l-interkonnessjoni bejn il-bordijiet stampati, jew L-interkonnessjoni bejn il-kejbil u l-bord tintuża fil-konnessjoni tal-kejbil. It-tarf terminali tal-konnettur jista 'jinqasam f'erba' tipi: tip ta 'wajer tal-iwweldjar, tip ta' wajer tal-crimping, tip ta 'titqib tal-insulazzjoni, u tip ta' tkebbib mingħajr solder; applikazzjoni Fuq il-bord taċ-ċirkwit stampat, il-formoli tat-terminazzjoni tal-kuntatt jistgħu jinqasmu f'erba 'tipi: iwweldjar dritta, iwweldjar mgħawġa, immuntar tal-wiċċ, u tip ta' press-in mingħajr solder.
