Kif tiżgura l-affidabilità tal-konnessjoni interna tal-prodotti elettroniċi?
Prodotti elettroniċi bħal smartphones, tagħmir portabbli, u apparat li jintlibes gradwalment qed isiru popolari fiċ-Ċina, u żdiedet ukoll il-frekwenza tal-użu ta 'konnetturi dejqa bord-to-board tar-rebbiegħa. Bħala konsumaturi, l-insegwiment ta 'esperjenza ta' prodott frisk huwa domanda li ma tispiċċa qatt, u prodotti eħfef u irqaq saru aktar moda. Madankollu, għall-manifatturi tal-konnetturi tat-thimble tar-rebbiegħa, kif tiġi żgurata l-affidabilità tal-konnessjonijiet interni ta 'prodotti elettroniċi saret problema.

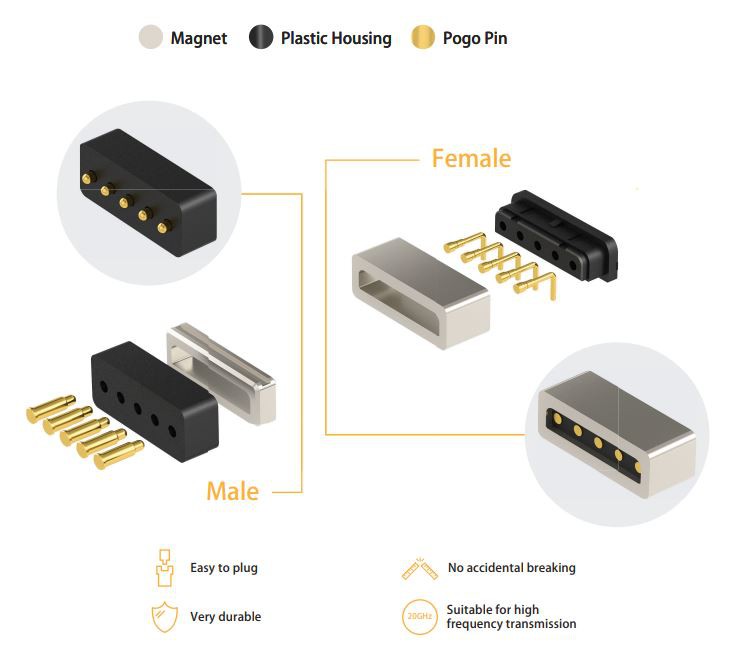

B'mod ġenerali, il-konnettur tal-pin pogo jintuża biex jgħaqqad żewġ PCBs jew PCB u FPC biex tirrealizza l-konnessjoni mekkanika u elettrika. Il-karatteristika tiegħu hija li l-konnetturi tal-pin pogo tar-rebbiegħa maskili u femminili huma paired, għalhekk il-thimble tar-rebbiegħa Il-korp tal-plastik u t-terminal tal-konnettur tal-pogo pin għandhom rekwiżiti stretti ta 'tqabbil.
Konnessjoni flessibbli, faċli biex tinstalla, faċli biex tiżżarma.
Il-bord kurrenti għall-bord huma kollha għoli ultra-baxx biex titnaqqas il-ħxuna tal-fuselage. L-iqsar dinja attwali'għoli tal-kombinazzjoni tal-konnettur tar-rebbiegħa minn bord għal bord huwa 0.6mm. It-tnaqqis tal-ħxuna tal-prodott għandu r-rwol ta 'konnessjoni, u dan wassal għal aktar u aktar telefowns ċellulari ultra-rqaq fis-suq.
L-istruttura tal-kuntatt għandha reżistenza ambjentali qawwija, mhux biss flessibbli iżda wkoll"kollegament solidu" b'affidabilità ta 'kuntatt għoli. Sabiex tittejjeb il-forza magħquda tas-sokit u l-plagg, jintgħażel serratura sempliċi fil-parti tal-metall fissa u l-parti tal-kuntatt. Il-mekkaniżmu tal-bokkla mhux biss itejjeb il-forza tal-kombinazzjoni iżda jipprovdi wkoll aktar sensazzjoni ta 'plug-in u pull-out meta tissakkar. U xi manifatturi jipprovdu struttura ta 'kuntatt doppju biex itejbu l-affidabilità tal-kuntatt. Iż-żift tal-brilli sar ukoll dejjem aktar dejjaq. It-telefon ċellulari attwali huwa prinċipalment żift ta '0.4mm. Fil-preżent, Panasonic, JAE, u manifatturi oħra żviluppaw żift ta '0.35mm, li s'issa għandu jkun l-iktar konnettur dejjaq bord għal bord tar-rebbiegħa fl-industrija. Żift ta '0.35mm bħalissa jintuża prinċipalment fit-telefowns ċellulari Apple u mudelli domestiċi high-end. L-applikazzjoni tagħha se tkun id-direzzjoni tal-iżvilupp f'dawn l-aħħar snin. Għandu l-iżgħar volum, l-ogħla preċiżjoni, prestazzjoni għolja u vantaġġi oħra, iżda għandu rekwiżiti għal garżi u teknoloġiji oħra ta 'appoġġ. Huwa wkoll ogħla. Din hija l-aktar problema importanti li ħafna manifatturi tal-konnettur tal-pin pogo tal-thimble tar-rebbiegħa jeħtieġ li jsolvu, inkella, ir-rata ta 'rendiment tkun baxxa ħafna.
Sabiex tissodisfa r-rekwiżiti tal-proċess SMT, iż-żona tal-issaldjar terminali tal-prodott kollu hija strettament meħtieġa li jkollha koplanarità tajba. L-istandard tal-industrija huwa ġeneralment 0.10mm (massimu), inkella, jikkawża issaldjar fqir mal-PCB u jaffettwa l-użu tal-prodott. Influwenza.
Il-konnettur tal-pin pogo tat-thimble ultra-dejqa bord-to-board għandu rekwiżiti ġodda għall-proċess ta 'electroplating. Għal prodotti b'għoli ta '0.6mm u prodott wieħed ta' inqas minn 0.4 mm għoli, kif tiżgura li l-ħxuna tal-kisi tad-deheb tal-prodott'u l-effett tal-landa ma jitilgħux? Din hija l-aktar problema kritika fil-minjaturizzazzjoni tal-konnetturi tat-thimble tar-rebbiegħa. Il-prattika komuni tal-industrija attwali hija li tneħħi s-saff miksi bid-deheb bil-lejżer biex timblokka l-mogħdija tal-issaldjar, sabiex issolvi l-problema li ma titlax il-landa. Madankollu, din it-teknoloġija għandha żvantaġġi, jiġifieri, tqaxxir id-deheb. Fl-istess ħin, il-lejżer jagħmel ħsara lis-saff tal-kisi tan-nikil, sabiex ir-ram ikun espost għall-arja, u jikkawża korrużjoni u sadid.
