Kif tiddisinja l-antenna tal-earphone TWS?
Bħala parti importanti mill-modulu Bluetooth, l-antenna Bluetooth tal-widna TWS għandha wkoll rwol importanti fil-widna TWS. Id-disinn tal-antenna Bluetooth u l-adegwatezza tagħha mal-widna jgħinu biex itejbu l-kwalità tat-trasmissjoni tal-komunikazzjoni Bluetooth, u b'hekk itejbu l-esperjenza attwali tal-utent.
Fost il-kuffji tal-widna TWS attwali, l-antenni Bluetooth użati ħafna huma prinċipalment maqsuma f'erba 'tipi, jiġifieri antenni tal-PCB abbord, antenni FPC, antenni taċ-ċeramika, u antenni LDS. Din id-darba, Inħobb in-Netwerk tal-Awdjo se jaqsam ir-rwol, it-tipi u l-għażliet tad-disinn tal-antenna Bluetooth tal-widna TWS minn tliet aspetti: l-importanza tal-antenna fil-widna TWS, l-introduzzjoni tal-antenna Bluetooth tal-widna TWS, u kif tagħżel id-disinn tal-widna TWS.
1. L-importanza tal-antenna tal-earphone TWS
Minn radjijiet qodma għal kelliema intelliġenti attwali, minn "aħwa kbar" għal smartphones, minn kuffji tal-widna Bluetooth tradizzjonali għal kuffji tal-widna bla fili veri TWS. Fl-iżvilupp tat-teknoloġija tal-elettronika tal-konsumatur, l-antenna hija firmware importanti. Bit-twelid tal-kunċett tal-Internet ta 'Kollox, ir-rwol tal-antenna huwa saħansitra aktar importanti għal djar intelliġenti, vetturi intelliġenti, u apparat li jintlibes intelliġenti biex ikun konness ma' xulxin u kkontrollat minn magna waħda.

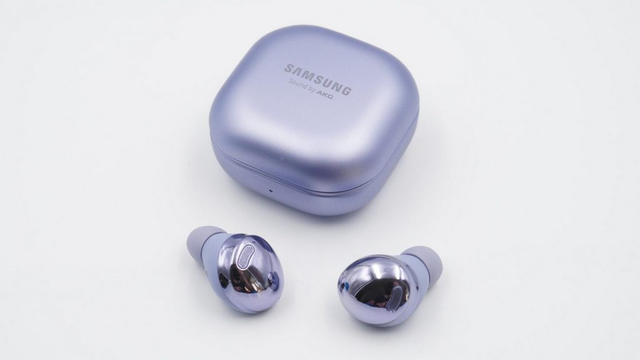

L-earphones TWS huma earphones True Wireless Stereo. Il-metodu ewlieni tal-użu huwa li tikkonnettja ma 'apparat mobbli bħal telefowns ċellulari u kompjuters permezz tal-frekwenza tar-radju Bluetooth u mbagħad tittrasmetti informazzjoni awdjo lill-earphones, u mbagħad tiddekowdjahom u toħroġhom fit-tarf tal-earphone.
F'dan il-proċess, l-antenna Bluetooth hija meħtieġa taġixxi bħala "torri" biex tikkomunika bejn iż-żewġ partijiet u twettaq il-kompiti li tibgħat u tirċievi. Għalhekk, fil-widna TWS, iċ-ċippa Bluetooth u l-antenna Bluetooth jikkumplimentaw lil xulxin, sabiex jirrealizzaw daqq tal-mużika trasmessa mingħajr fili u tevita l-irbit tal-wajers.
2. Introduzzjoni tal-widna TWS antenna Bluetooth
Bħala firmware importanti tal-widna TWS, l-iżvilupp attwali tal-antenna Bluetooth huwa relattivament matur. Hemm prinċipalment erba 'tipi ta' PCB abbord antenna, FPC, ċeramika, u LDS. Ikkunsidra d-dehra tal-prodott tal-earphone TWS, ir-rekwiżiti tal-faxxa tal-frekwenza, u l-ispiża biex tagħżel l-iktar tip ta 'antenna adattat.

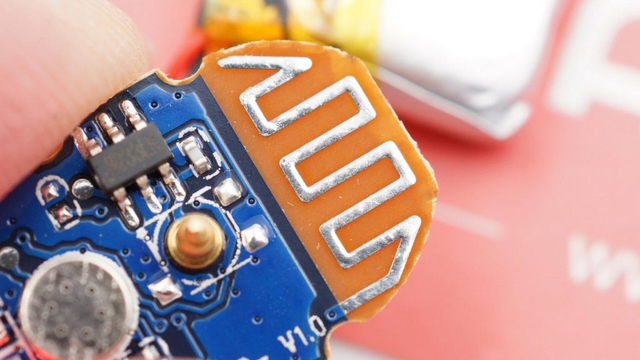

Antenna abbord tal-PCB
Kif jissuġġerixxi l-isem, l-antenna abbord tal-PCB hija tip ta 'antenna li tinġibed direttament fuq il-bord tal-PCB. Jintuża ħafna f'bordijiet ta 'ċirkwiti ta' modulu ta 'frekwenza waħda bħal moduli Bluetooth, moduli WIFI, u moduli ZIGBEE. Fil-earphones TWS, minħabba l-limitazzjoni tal-volum, l-applikazzjoni tal-antenna Bluetooth abbord hija relattivament rari.
L-antenni abbord tal-PCB jistgħu jiġu ddisinjati u implimentati minn fornituri ta 'bordijiet tal-PCB, li huma ekwivalenti għall-parti taċ-ċirkwit tal-bord.
Vantaġġi: L-antenna abbord tal-PCB m'għandhiex bżonn ta 'debugging multiplu, u tista' tinġibed direttament fuq il-PCB mingħajr spiża.
Żvantaġġi: Iż-żona meħtieġa hija kbira, id-direzzjoni hija relattivament waħda, adattata biss għal faxxa ta 'frekwenza waħda, il-konsistenza ta' lottijiet differenti ta 'antenni hija relattivament fqira, u l-abbiltà kontra l-interferenza hija fqira.

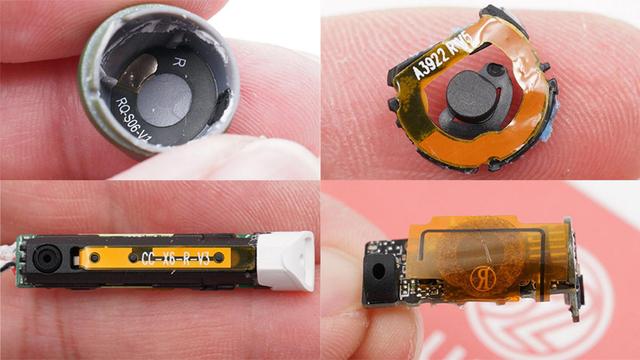

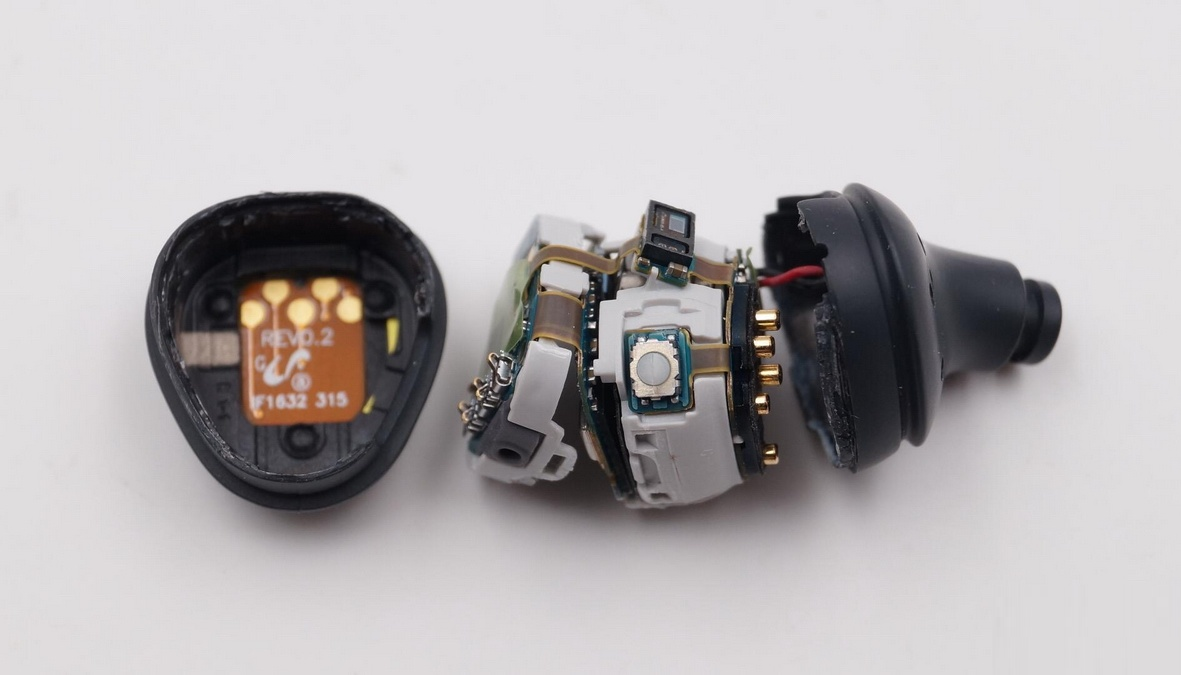

FPC Antenna
L-antenna tal-FPC evolviet mill-antenna abbord tal-PCB. Minħabba l-limitazzjoni tal-volum tal-widna TWS, l-ispazju fuq il-motherboard intern ma jistax jakkomoda l-antenna. L-antenna FPC hija ekwivalenti għat-teħid taċ-ċirkwit tal-antenna mill-PCB u l-użu ta 'metalli esterni oħra biex l-antenna ssir komponent separat. Sabiex ikun jista 'jitqiegħed f'post aħjar fl-ispazju intern tal-widna TWS.
L-antenna FPC tista 'tiġi realizzata mill-fabbrika tal-bord tal-PCB tal-bord artab u materjal flessibbli.
Vantaġġi: Applikabbli għall-biċċa l-kbira tal-prodotti elettroniċi żgħar, il-meded ta 'frekwenza li jistgħu jsiru huma wkoll sinjuri, il-prestazzjoni hija aħjar, u l-ispiża hija aktar baxxa.
Żvantaġġi: Kull prodott jeħtieġ li jiġi debugged individwalment u patched manwalment.

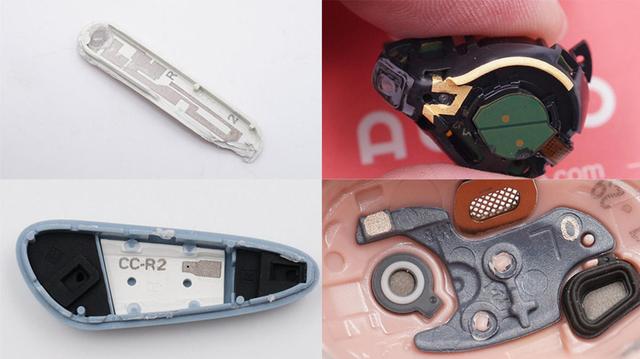

LDS Antenna
L-antenna LDS hija aġġornament ulterjuri tal-antenna tal-FPC. Għalkemm l-antenna FPC kienet kapaċi tuża l-ispazju intern tal-widna fil-biċċa l-kbira, xorta teħtieġ pjan ċatt biex twaħħalha.
L-antenna LDS tuża teknoloġija tal-iffurmar dirett bil-lejżer, li tuża t-teknoloġija tal-lejżer biex tifforma direttament mudelli ta 'antenna tal-metall fuq parentesi, pjanċi ta' kopertura, eċċ., Li jistgħu jiġu lasered għal uċuħ irregolari ġewwa l-earphones, u jkomplu jużaw l-ispazju intern tal-earphones.
Manifatturi ta 'antenna LDS għall-ipproċessar tal-lejżer, teknoloġija tal-lejżer, u teknoloġija tal-electroplating jistgħu jappoġġjawha.
Vantaġġi: Id-direzzjonijiet kollha jistgħu jiġu appoġġjati u jkollhom aċċettabilità qawwija.
Żvantaġġi: L-ispiża tiswa aktar, u hemm rekwiżiti speċjali għall-materjal tal-wiċċ ta 'barra tal-prodott.

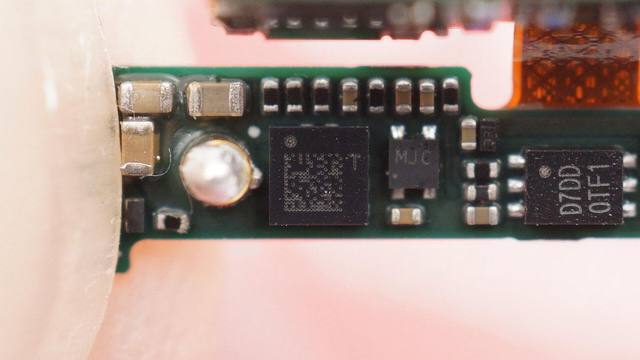

Antenna taċ-Ċeramika
L-antenna taċ-ċeramika hija prodott ieħor tal-antenna li jintuża ħafna f'apparat tal-modulu Bluetooth. Huwa msemmi wara l-użu ta 'qxur taċ-ċeramika. Huwa prinċipalment maqsum f'żewġ tipi: antenna taċ-ċeramika tal-blokka u antenna taċ-ċeramika b'ħafna saffi.
L-antenna taċ-ċeramika bl-ingrossa hija li tipprintja l-parti tal-metall tal-antenna fuq il-wiċċ mgħaġġel taċ-ċeramika, u l-antenna taċ-ċeramika b'ħafna saffi tista 'tiġi stampata fuq kull saff dielettriku taċ-ċeramika skont ir-rekwiżiti tad-disinn, u b'hekk tnaqqas id-daqs tal-antenna.
Vantaġġi: Daqs żgħir, applikazzjoni faċli, spiża baxxa, prestazzjoni tajba, u ħu biss spazju żgħir.
Żvantaġġi: Ir-rekwiżiti għaż-żona ta 'spazju vojt huma relattivament għoljin, id-direzzjonalità hija relattivament waħda, u hemm rekwiżiti għall-pożizzjoni tat-tqegħid.

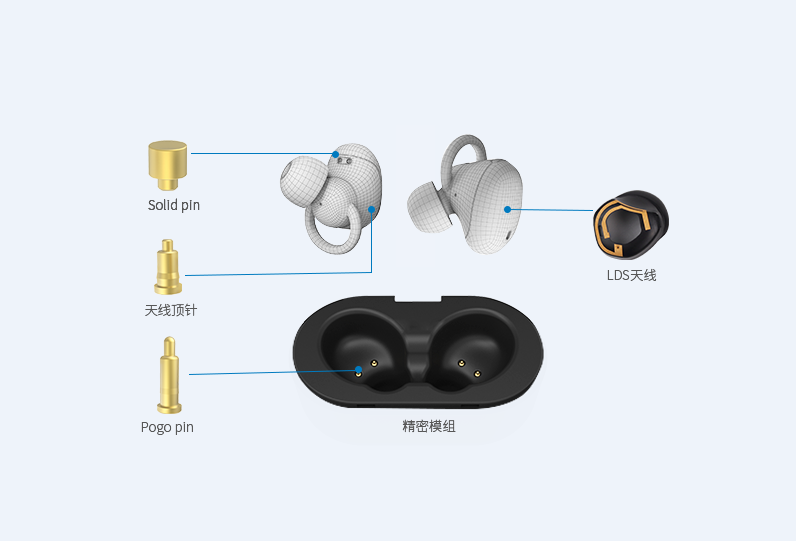

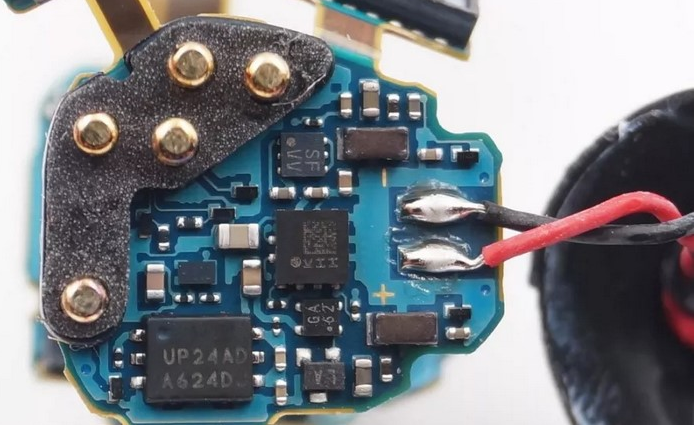

Pogo Pin Antenna
Kif tagħżel l-antenna t-tajba
Teoretikament, f'termini ta 'spejjeż, l-antenni tal-PCB u l-FPC jiswew inqas, l-antenni taċ-ċeramika huma moderati, u l-antenni LDS jiswew aktar; u f'termini ta 'utilizzazzjoni tal-ispazju, l-antenni LDS huma l-aktar flessibbli u jistgħu jagħmlu użu sħiħ mill-ispazju intern tal-widna.
F'termini ta 'prestazzjoni, il-kapaċitajiet li jibagħtu u jirċievu ta' antenni esterni huma ġeneralment aħjar minn dawk ta 'antenni inkorporati. Kuffji tal-widna TWS huma ddisinjati b'antenni integrati minħabba restrizzjonijiet tal-volum u rekwiżiti ta 'portabbiltà. Il-prestazzjoni hija relattivament simili, u huwa meħtieġ li tikkunsidra b'mod komprensiv varjetà ta 'fatturi biex tagħżel antenna xierqa.
Id-disinn tal-antenna Bluetooth tal-widna TWS jaffettwa l-kwalità tat-trasmissjoni tal-komunikazzjoni Bluetooth, li min-naħa tagħha taffettwa l-esperjenza attwali tal-utent. L-għażla ta 'antenna Bluetooth hija affettwata minn ħafna fatturi bħall-prestazzjoni, il-faxxa tal-frekwenza, l-ispiża, u l-ispazju għall-użu. Huwa biss billi jiġu kkunsidrati l-kundizzjonijiet speċifiċi tal-prodott u x-xenarji tal-użu, u l-għażla ta 'antenna xierqa, tista' tiġi eżerċitata l-prestazzjoni massima tal-prodott.
Agħti fil-qosor
L-esperjenza attwali tal-utent tal-headphones TWS teħtieġ is-superpożizzjoni ta 'ħafna fatturi sabiex tippreżenta effett perfett. Bħala l-komponent ewlieni tal-antenna Bluetooth tal-widna TWS, taġixxi bħala pont biex tikkomunika bejn il-widna TWS u l-apparat mobbli u tipprovdi garanziji għall-istabbiltà tal-konnessjoni Bluetooth tal-widna TWS u l-kwalità tat-trażmissjoni tal-kwalità tal-ħoss.
Fil-preżent, il-prodotti ewlenin tal-antenna Bluetooth użati fil-kuffji tal-widna TWS fis-suq jinkludu prinċipalment antenni tal-PCB abbord, antenni FPC, antenni taċ-ċeramika, u antenni LDS. Kull wieħed mill-erba 'prodotti għandu vantaġġi u żvantaġġi u jeħtieġ li jiġi kkunsidrat f'termini ta' prestazzjoni, faxxa ta 'frekwenza, spiża, spazju għall-użu, eċċ., Sabiex tagħżel l-iktar prodott tal-antenna adattat u ttejjeb il-prestazzjoni u l-kompetittività tal-prodott.
Il-popolarità tal-earphones TWS malajr xprunat l-aġġornament tal-ktajjen tal-industrija relatati. Avvanzi fil-moduli Bluetooth, teknoloġija Bluetooth, antenni, u teknoloġiji relatati jiżguraw stabbiltà tal-konnessjoni, kwalità tal-ħoss, u aspetti oħra tal-prestazzjoni. L-earphones TWS attwali rarament esperjenzaw skonnessjoni fl-istadju bikri tal-iżvilupp, u l-kwalità tal-ħoss ġiet imħassra u l-problemi intermittenti tal-plejbek bdew iseħħu f'distanza ta 'tliet jew ħames metri, li effettivament tejbet l-esperjenza attwali tal-utent.
