Kif tagħżel b'mod korrett il-pin pogo tat-test
Kull min qatt wettaq kejl u ttestjar jaf li data preċiża tiddependi fuq id-disinn u l-kapaċitajiet tal-kejl tal-istrument tat-test. Iżda ftit nies jafu li l-kwalità tad-disinn, il-proċess tal-manifattura, il-kompatibilità u l-ispeċifikazzjonijiet tal-prestazzjoni tal-linji tat-test u l-konnetturi huma importanti daqs l-istrumenti tat-test. Sussegwentement, se niffukaw fuq il-ħames kriterji speċifiċi għall-għażla korretta ta 'wajers tat-test u pinnijiet tal-pogo tar-rebbiegħa.
L-ewwel, is-sigurtà:
L-istess bħar-rekwiżiti tal-provvista tal-enerġija, iċ-ċomb tat-test tal-istrument u l-pinnijiet tal-pogo għandhom jissodisfaw rekwiżiti stretti ta 'sikurezza minħabba kuntatt dirett ma' vultaġġi kbar, speċjalment f'konformità mal-vultaġġ internazzjonali IEC1010 u r-rekwiżiti tal-kategorija, jiġifieri CATI, CAT II, CAT III, jew CATIV . Rekwiżiti oħra ta 'IEC1010 jinvolvu wkoll ttestjar temporanju, vultaġġ ta' reżistenza dielettrika, jew ittestjar biex jivverifika li l-prodott għandu insulazzjoni suffiċjenti u jissodisfa r-rekwiżiti ta 'kurrent, clearance elettriku, thmble tal-molla tal-metall espost, u reżistenza għall-impatt. Labar tat-test ta 'kwalità tajba, flimkien ma' tagħmir protettiv personali importanti bħal ingwanti u protezzjoni għall-għajnejn, jiffurmaw parti mill-miżuri ta 'protezzjoni personali definiti fl-istandard NFPA70E.
It-tieni, robustezza u durabilità:
Iċ-ċomb tat-test u l-konnetturi ta 'kwalità għolja mhux se jsofru degradazzjoni tal-prestazzjoni minħabba frizzjoni ta' kuljum bħal ġbid, tagħfas u titqib. Iż-żewġt itruf tal-linja tat-test għandu jkollhom għantijiet kontra l-istress iddisinjati tajjeb. Il-thimble tar-rebbiegħa tat-test għandu jkun metall imwebbes li jista 'jiflaħ konnessjonijiet ripetuti u jista' jittrasmetti data preċiża kull darba.
Meta mqabbel ma 'materjali rħas, il-wajer tar-ram tal-berillju tal-bott magħmul b'ħafna linji manifatturati apposta jista' jipprovdi flessibilità, durabilità fit-tul, konduttività eċċellenti u preċiżjoni. Fatturi oħra jinkludu l-kwalità interna tal-iwweldjar tal-pogo pin u l-konnettur u l-firxa tat-temperatura tal-materjal.
It-tielet, il-prestazzjoni tad-disinn u l-indikaturi:
Huwa importanti ħafna li d-disinn tal-thimble tar-rebbiegħa tat-test u l-klipp tat-test ikunu komdi jew le. Wiċċ tal-qabda komdu u faċli biex jinqabad jgħin biex iżżomm il-labra b'mod sod f'idejk, u morsa b'saħħitha tar-rebbiegħa tiżgura konnessjoni soda. Il-konnessjoni għandha tkun sempliċi, u l-partijiet li jaqblu għandhom ikunu jistgħu jiżżerżqu flimkien mingħajr sforz mingħajr stress. Il-kuntatti fuq konnetturi ta 'kwalità għolja għandhom ikunu konnetturi tar-ram bil-makna miksija bin-nikil jew deheb, mhux biss ram fondut. L-użu ta 'kuntatti miksija bid-deheb jipprovdi preċiżjoni u reżistenza għall-ossidazzjoni, u b'hekk jipprovdu konnessjoni durabbli, sigura u affidabbli.
L-indiċi tad-disinn tal-linja tat-test u t-thimble tar-rebbiegħa għandhom ikunu konsistenti mal-istrument tat-test li jaqbel. Jekk l-indiċi huwa iżgħar mill-istrument tat-test, il-valur veru tal-istrument jitnaqqas ħafna. Pereżempju, il-bandwidth tal-oxxilloskopju huwa 100M, u l-bandwidth tal-labra tal-oxxilloskopju li taqbel huwa biss 50M, allura l-oxxilloskopju jsir 50M.
Ir-raba ', applikazzjonijiet ta' prestazzjoni għolja:

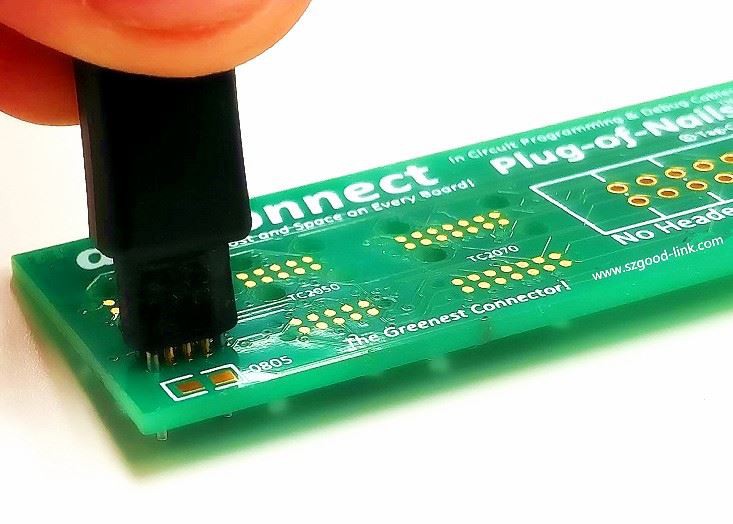

Minn pogo pin mgħobbi bir-rebbiegħa u labra fina u ħafifa għall-ittestjar taċ-ċirkwit elettroniku għal pin pogo ta 'l-istainless steel li jaqta' u labra b'saħħitha adattata għall-użu industrijali, id-disinn tal-labra issa jqis il-ħtiġijiet ta 'applikazzjonijiet differenti. Pereżempju, labar b'punt wieħed huma l-aktar forma komuni ta 'labar. Il-biċċa l-kbira tal-miters jipprovdu linja tat-test b'punt wieħed, li hija pjuttost utli għal firxa wiesgħa ta 'applikazzjonijiet tat-test. Thimble tar-rebbiegħa li jaqtgħu huwa għodda aħjar għall-kejl ta 'punti ta' kuntatt żgħar ħafna fuq bordijiet ta 'ċirkwiti ta' densità għolja. Għalkemm huma faċilment imħassra, il-labar tal-pogo normalment jistgħu jerġgħu jiġu inċiżiv minħabba li m'hemm l-ebda kisi fuqhom.

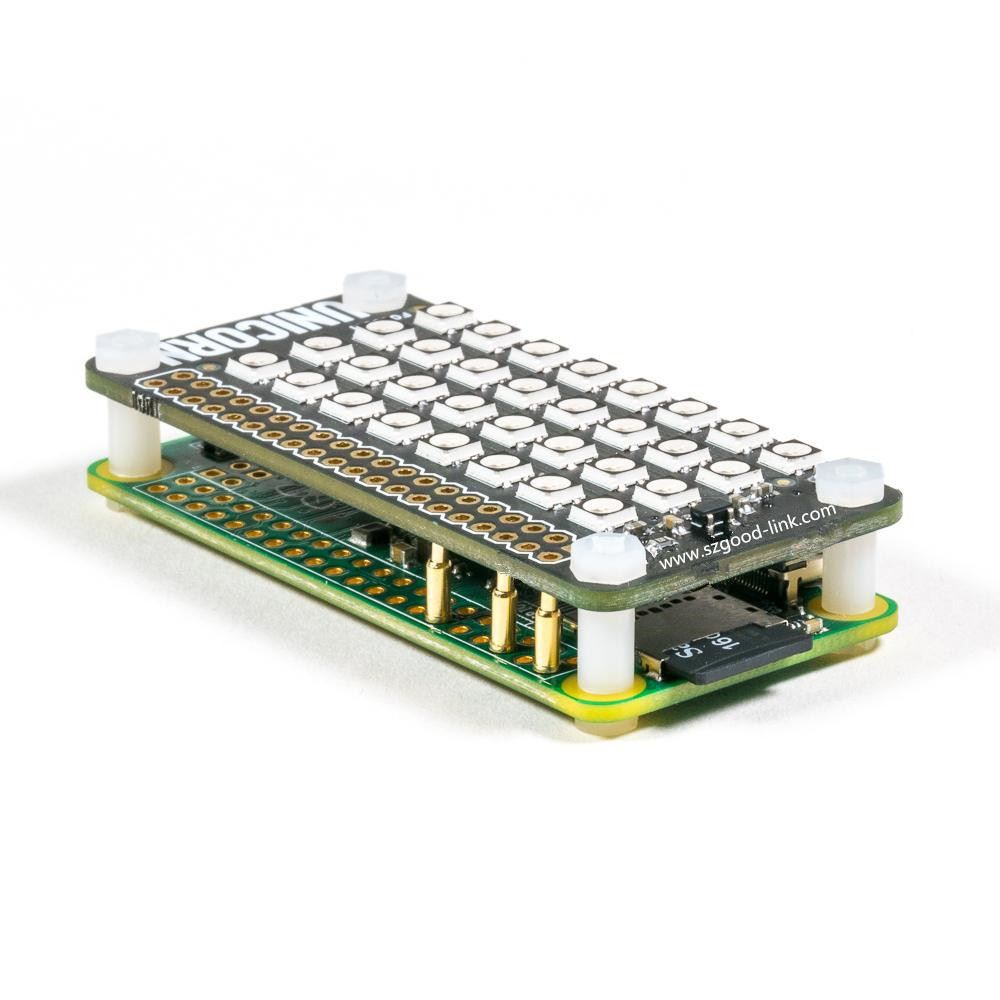

Il-labra b'thimble tar-rebbiegħa ritrattabbli hija konnessa ma 'wajer ta' l-istainless steel b'dijametru irqiq ħafna. Ħlief għat-tarf tal-labra, il-wajer kollu huwa mgħotti minn saff iżolanti biex jipprevjeni kuntatt aċċidentali milli jikkawża short circuit u jagħmel ħsara liċ-ċippa. Hook tnalji rebbiegħa thmble huwa adattat biex iżżomm il-konnessjoni fil-post, li huwa konvenjenti għall-operazzjoni hands-off. Uża klipps tat-test ta 'daqsijiet differenti għall-ittestjar faċli taċ-ċipep IC. Il-klipps tat-test IC huma għodda ideali għall-istħarriġ ta 'pinnijiet multipli fuq ċippa IC. Huma adattati ħafna biex isibu wieħed minn ħafna wajers taċ-ċippa. Labar SMD jistgħu jintużaw għall-ittestjar tal-punt fiss fuq bordijiet tal-immuntar tal-wiċċ (SMD). Dan it-tip ta 'ttestjar jeħtieġ l-użu ta' thmble tar-rebbiegħa rqiqa ħafna u li jaqtgħu għal touchpoints fuq bordijiet ta 'ċirkwiti żgħar ħafna, bħal klampi tat-test MINI GRIP-XB/100 mini. Il-morsa mikro SMD hija ddisinjata biex tikklampja l-labar tal-pitch fin fuq iċ-ċippa SMD. Il-kejbil tal-adapter BNC (korda tal-garża qasira b'wajers żgħar) jagħmilha aktar faċli biex tinstalla l-konnettur RF mill-bord taċ-ċirkwit għall-ittestjar tas-sinjal...
Il-ħames, konnettur tal-konnessjoni tal-linja tat-test:
Skont l-istandards, is-sigurtà u l-ħtiġijiet attwali, il-konnettur tal-linja tat-test għandu diversi applikazzjonijiet u plaggs u sokits standard. Pereżempju, l-oxxilloskopju għandu konnettur BNC, il-multimetru għandu konnettur tal-banana ta '4mm, u l-analizzatur tal-ispettru għandu konnettur tat-tip N, eċċ. Applikazzjonijiet differenti għandhom konnetturi differenti. Sabiex jaqblu ma 'xulxin, diversi adapters (coupling) dehru fis-suq. Adapter), adapters (adapters), kejbils tal-adapter, kejbils tal-konnessjoni, kejbils tal-fergħat, eċċ.
Fil-qosor, huma l-ħames kriterji speċifiċi għall-għażla korretta tal-linji tat-test u l-pogo pins li ddeskrivejna llum. Skont dawn il-ħames punti, kulħadd għandu wkoll fehim aktar profond tal-pogo pins.
