Pogo Pin Connectors: Soluzzjoni Springy għal Konnessjonijiet Elettriku
Il-konnetturi tal-pin Pogo, magħrufa wkoll bħala konnetturi mgħobbija bir-rebbiegħa, huma tip ta 'konnettur elettriku li juża pinnijiet mgħobbija bir-rebbiegħa biex jagħmel kuntatt u jlesti ċirkwit. Huma komunement użati fl-elettronika tal-konsumatur u tagħmir għall-ittestjar fejn hija meħtieġa konnessjoni affidabbli li tista 'tiġi mgħammra u mhux imgħammra faċilment.
Kif Jaħdmu Pogo Pins

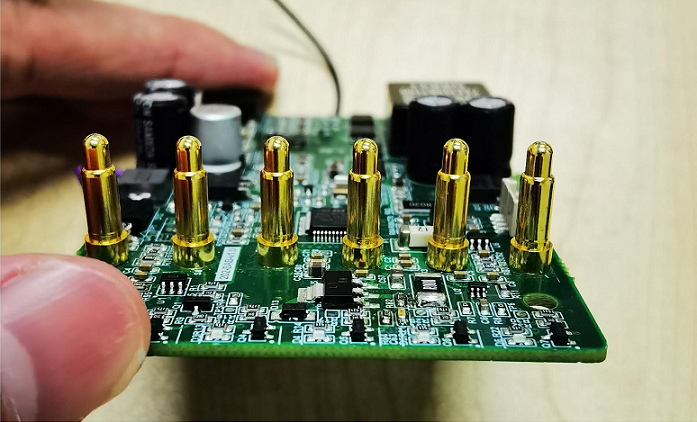

Pin pogo jikkonsisti f'xaft konduttiv b'molla ġewwa. Il-ponta hija miksija b'materjal konduttiv bħal deheb fuq nikil biex tevita l-korrużjoni u ttejjeb il-konduttività. Ir-rebbiegħa tipprovdi l-"bounce" li tagħti l-pogo pins isimhom, derivat minn Pogo il-karattru tal-kartuns li jaqbeż fuq pogo stick.
Meta l-pogo pin jiġi ppressat fuq pad jew pin fuq bord ta 'ċirkwit, ir-rebbiegħa tikkompressa, u l-ponta konduttiva tagħmel kuntatt. Ir-rebbiegħa teżerċita forza kostanti biex iżżomm konnessjoni affidabbli filwaqt li tippermetti wkoll xi varjazzjoni fl-għoli tal-mate jew fil-planarità. Meta ma tkunx imqabbda, ir-rebbiegħa tirtira u tiġbed il-ponta b'mod sikur lura ġewwa l-housing tal-brilli.
Benefiċċji ta 'Pogo Pins
Il-pinnijiet Pogo joffru diversi vantaġġi fuq tipi oħra ta 'konnettur:
- Reżistenza baxxa tal-kuntatt minħabba kisi tad-deheb u pressjoni tar-rebbiegħa
- Ebda ħtieġa li manwalment mate/unmated konnessjonijiet
- Tolleranti ta 'ħmieġ, żejt, u kontaminanti oħra
- Jista 'jikkumpensa għal allinjament ħażin żgħir bejn l-uċuħ tat-tgħammir
- Ħajja twila ta 'servizz b'użu minimu wara ċikli ta' tgħammir ripetuti
- Disinn sempliċi mingħajr housings separati jew mekkaniżmi ta 'qfil
Applikazzjonijiet
Xi applikazzjonijiet komuni li jużaw konnetturi tal-pin pogo jinkludu:
- Tagħmir tat-test li jeħtieġ li jagħmel konnessjonijiet temporanji mal-bordijiet taċ-ċirkwiti
- Programmaturi għall-prototyping u produzzjoni ta 'volum baxx
- Kuntatti tal-batterija f'apparat tal-konsumatur
- Sondi użati għall-ittestjar in-circuit u debugging
- Interkonnessjonijiet bejn PCBs f'apparat elettroniku fejn il-bordijiet jista' jkollhom bżonn jiġu skambjati għal titjib jew tiswijiet
Il-pinnijiet Pogo jipprovdu soluzzjoni versatili u affidabbli għal konnessjonijiet elettriċi kemm temporanji kif ukoll semi-permanenti f'varjetà ta 'applikazzjonijiet. Id-disinn tagħhom mgħobbi bir-rebbiegħa jassorbi l-varjazzjoni u jiflaħ ċikli ta 'tgħammir ripetuti, u jagħmluhom adattati tajjeb għall-prototipi, l-ittestjar u l-applikazzjonijiet tas-servizz.
