7 Karatteristiċi ta 'l-użu ta' Pogo Pin

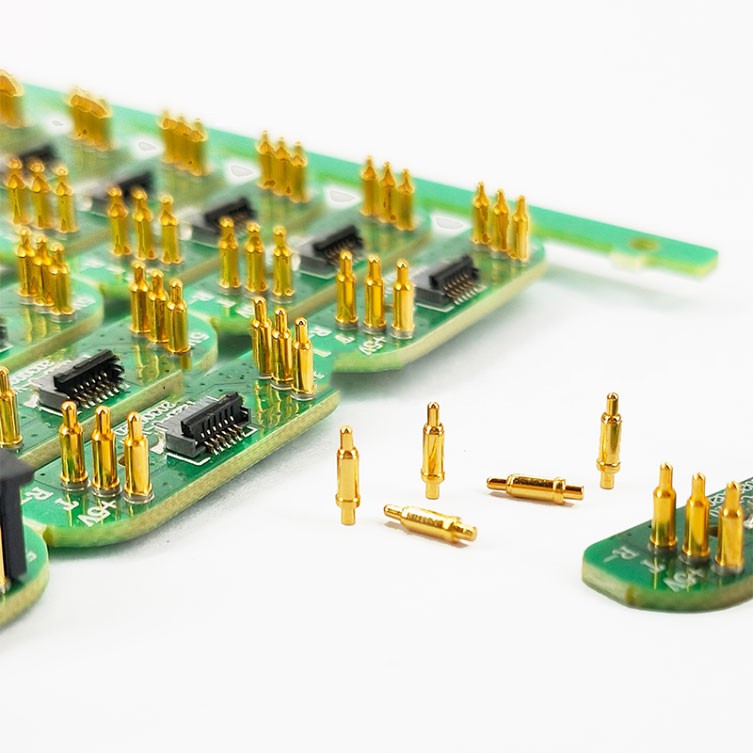

Konnetturi mgħobbija bil-labar tal-pogo (magħrufa wkoll bħala Pogo Pin Connectors) gradwalment qed isiru popolari u użati fi prodotti minn manifatturi ewlenin magħrufa. Per eżempju Apple, u Microsoft.
Dwar l-oriġini ta 'Pogo Pin
Peress li s-7 raġunijiet imsemmija fit-titlu, dan li ġej jispjega fil-qosor l-oriġini tal-pogo pin. Il-konnetturi ġeneralment intużaw għal aktar minn 50 sena. Inġiniera b'aktar anzjanità ma rrakkomandawx pogo pins għall-ewwel. Huma jemmnu li l-użu ta 'pogo pins kien instabbli, kurrent baxx, sensittiv għal kwalunkwe vibrazzjoni, u mhux adattat għal tagħmir ieħor ta' trasmissjoni ta 'dejta.
Peress li l-industrija tat-test tas-semikondutturi żdiedet f'dawn l-aħħar snin, il-prestazzjoni tal-brilli tat-test mgħobbija bir-rebbiegħa tjiebet b'mod sinifikanti. Bi tweġiba għall-iżvilupp teknoloġiku, id-daqs tal-prodott huwa meħtieġ li jiġi minimizzat. Biex jintlaħqu l-ispeċifikazzjonijiet tal-konnettur, il-pinnijiet tat-test tal-proċess tas-semikondutturi huma applikati għal konnetturi tal-pin pogo. Il-pin pogo magħmul mis-sonda tan-nofs huwa kważi inqas minn 2mm, u inqas minn 0.1mm huwa rari.
Mintix għaliex il-konnetturi tal-pin pogo huma tant popolari f'dawn il-jiem?
Għaliex huwa applikabbli għal ħafna applikazzjonijiet? ħalli ngħidlek!
1. Spiża komparattivament aktar baxxa
Ħafna mill-konnetturi jużaw proċess ta 'ttimbrar, li fih il-folja tal-metall issir fil-forma xierqa bl-użu ta' moduli. Ikklikkja dan il-video biex titgħallem dwar il-proċess!
B'kuntrast, il-labar tal-pogo jużaw proċess ta 'tidwir biex iduru malajr l-istokk tal-metall mingħajr brix addizzjonali tat-truf. Id-differenza bejn iż-żewġ proċessi hija l-ispiża tal-manifattura tal-moduli. Il-moduli jistgħu jiswew sa $5,000, u dawn naturalment huma inklużi fl-ispiża u huma wieħed mill-fatturi li jaffettwaw il-prezz tal-prodott. L-ispiża hija kkalkulata kif ġej:
Prezz tal-konnettur flimkien mal-ispiża/kwantità tal-modulu=prezz finali għal kull konnettur tal-unità
0.4USD flimkien ma' 3500USD/10.000=0.75USD
Speċjalment għal numru żgħir ta 'konnetturi li jeħtieġ li jiġu personalizzati, konnetturi mgħobbija bir-rebbiegħa huma l-aktar alternattiva effiċjenti. Fl-eżempju illustrat, il-firxa tista 'tiżdied sa 80 fil-mija.
2. Ittejjeb l-esperjenza tal-utent

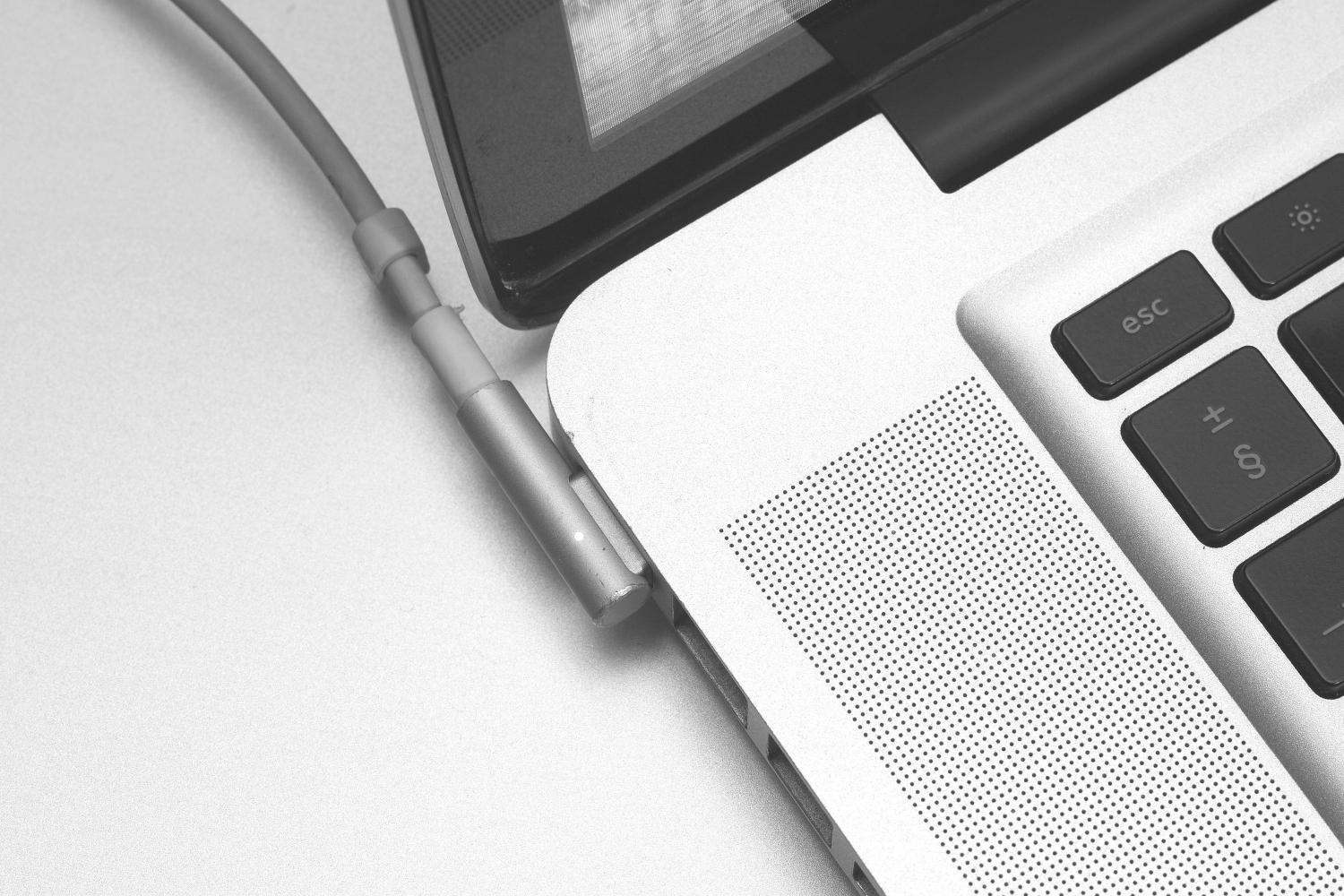

Konnetturi mgħobbija bir-rebbiegħa huma konvenjenti ħafna, u fil-prodotti ta 'Apple, aħna pjuttost ċert li dak huwa l-każ. Meta użajt l-ewwel darba l-ċarġer manjetiku tat-tablet Apple, kont konfuż pjuttost. Sakemm ikun qrib in-notebook, il-ċarġer se jkun imwaħħal direttament mal-kompjuter, li huwa konvenjenti ħafna biex jintuża u huwa disinn għaqlija.
Ladarba dawn il-prodotti jittejbu ftit, jistgħu joħolqu riżultati impressjonanti għall-konsumaturi u jattiraw aktar klijenti leali tad-ditta. Pogo pins itejbu l-esperjenza tal-klijent, b'mod partikolari, bl-użu awtomatizzat u konsistenti.
3. Aktar adattat għall-użu f'daqs żgħir

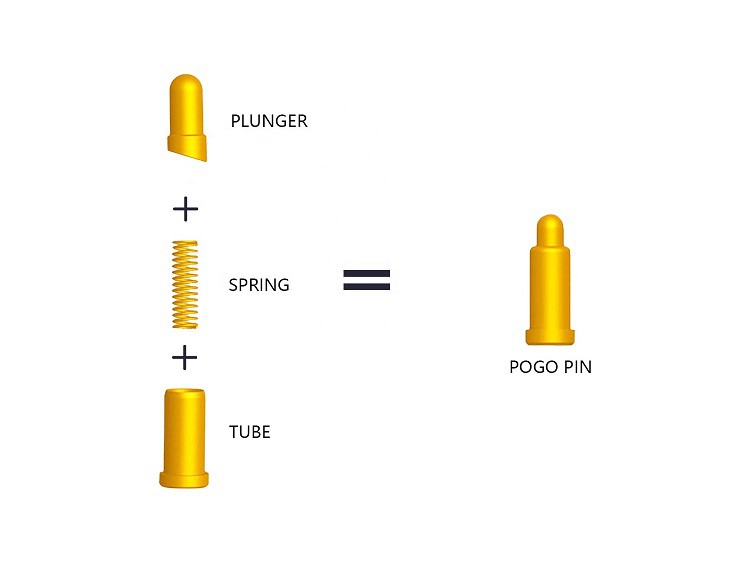

Il-biċċa l-kbira tal-konnetturi huma stabbli iżda relattivament goffi, inkella, huma żgħar iżda faċilment imħassra. Madankollu, il-konnettur tat-tip tar-rebbiegħa jgħaqqad iż-żewġ vantaġġi ta 'hawn fuq, u d-daqs huwa estremament żgħir, iżda jista' jiflaħ 1,000,000 darbiet ta 'użu. Meta r-rebbiegħa tal-coil tkun ikkompressata b'mod uniformi, ir-rebbiegħa żżid il-pressjoni fil-liwja. Minħabba d-disinn intern speċjali tar-rebbiegħa, jista 'jżomm żgħir Il-vantaġġi tad-daqs u l-istabbiltà.
4. L-għażla bl-itwal ħajja ta 'servizz

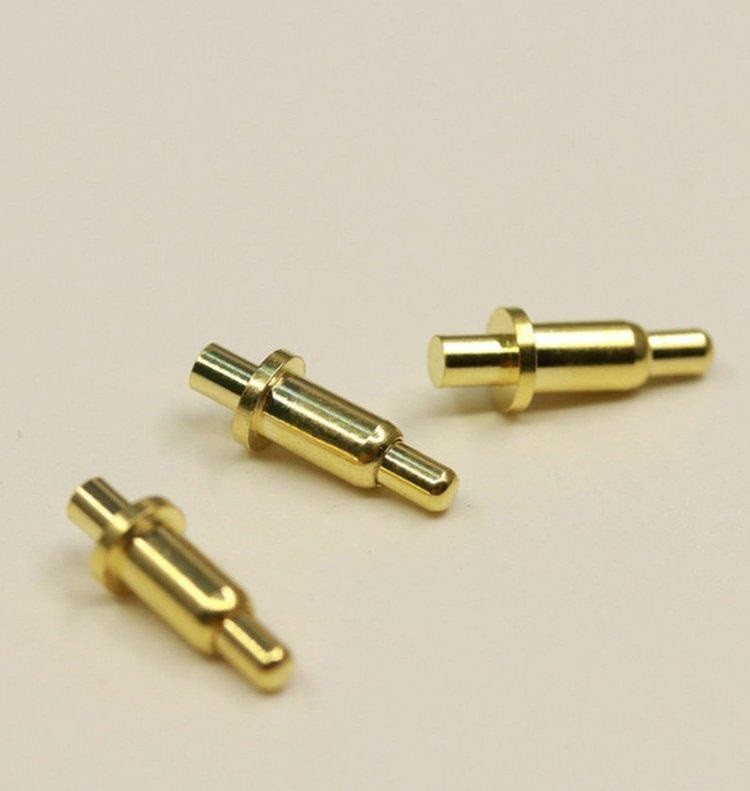

Konnetturi li jġorru pogo pins huma estremament durabbli. B'differenza konnetturi oħra, meta l-labar tal-pogo huma ppressati vertikalment, il-komponenti kollha jistgħu jnaqqsu ċertu ammont ta 'xedd fuq kull komponent matul il-proċess tal-ippressar. Il-problema hija li meta l-konnettur jiddaħħal, se jkun hemm grif fuq iż-żewġ naħat, li se jeqred il-kisi tal-wiċċ, inaqqsu l-kapaċità tal-ġarr tal-kurrent, u jaffettwaw serjament il-forza akbar meħtieġa biex tuża l-konnettur plug-in. Madankollu, meta l-komponenti tal-pogo pin togħrok, mingħajr salib li jaffettwaw ix-xaft tal-labra u t-tubu tal-labra, l-inġinier jillimita u jispeċifika l-forza tal-frizzjoni ġġenerata internament.
5. Tolleranza ta 'tolleranza għolja
Il-konnettur tal-pin pogo jipprovdi spazju għall-ivvjaġġar ogħla mill-istruttura interna tal-konnettur ġenerali u jagħti lill-inġiniera u lill-utenti grad għoli ta 'libertà meta jużaw il-konnettur, u l-iżball tal-manifattura mhux se jikkawża wisq problemi. Pereżempju, fil-każ ta 'sħubija ta' smartphone G6 ta 'LG, kien hemm problema b'sensor tal-marki tas-swaba' li ma jaħdem ħażin fuq wara tat-telefon. Meta l-utent imiss is-sensorju tal-marki tas-swaba ', il-konnettur ċatt żgħir tar-rebbiegħa ġewwa l-mowbajl se għalf lura lis-sistema tat-telefon ċellulari. F'żoni sħan, il-qoxra tad-dahar tal-plastik se tespandi biex tissepara l-junction mill-konnettur. Uża pogo pins biex tevita konnessjoni Puplesija eċċessiva prodotta mill-apparat waqt l-użu, li tirriżulta f'ħsara.
6. Faċli biex tgħaqqad
Il-mod kif jiġbru l-inġiniera huwa l-konsiderazzjoni ewlenija fid-disinn. Huwa jieħu proċessi żejda u spejjeż għaljin biex jimmanifatturaw konnetturi ġenerali filwaqt li l-użu ta 'pogo pins għal konnessjonijiet minn bord għal bord ma jeħtieġ l-ebda finitura speċjali.
Fil-proċess ta 'assemblaġġ b'flessibilità għolja, il-komponenti jistgħu jiġu mmuntati malajr, u huwa għalhekk li l-pinnijiet tal-pogo huma l-aħjar għażla. Aħna nipprovdu wkoll labar tal-pogo b'funzjoni tal-kamin, li tippermetti lill-inġiniera jgħaqqdu l-funzjonijiet ta 'installazzjoni u konnessjoni.

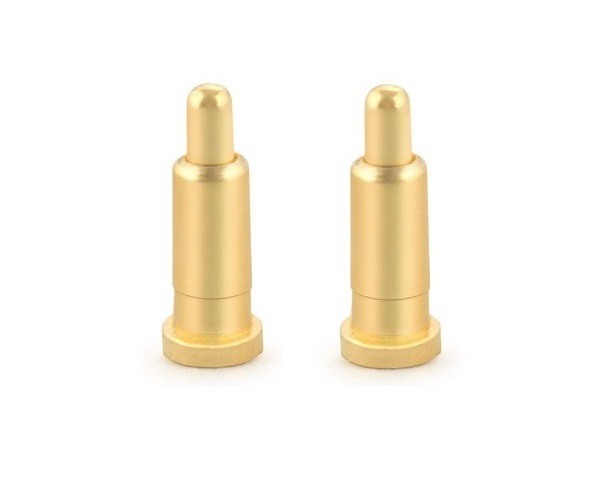

7. Ipprovdi kurrent kostanti
Fl-aħħarnett, il-pin pogo jipprovdi kurrent stabbli inkonċepibbli u jista 'jiġi mmuntat b'mod indipendenti b'forza u disinn speċjali tar-rebbiegħa. Meta tiżdied il-forza elastika, l-estrużjoni tax-xaft tal-labra ġewwa t-tubu tal-labra tkun aktar stabbli u jkollha konduttività elettrika aħjar.
Id-disinn tal-pin pogo ta 'kurrent għoli jista' jagħmel il-kurrent aktar stabbli. Jekk isseħħ interruzzjoni momentarja, il-fluss tal-kurrent mir-rebbiegħa jaħraq ir-rebbiegħa u eventwalment jikkawża li l-labra tfalli. Għalhekk, billi jiżdied in-numru ta 'punti ta' kuntatt bejn ix-xaft tal-labra u t-tubu tal-labra, iċ-ċans ta 'interruzzjoni istantanja jitnaqqas.
